Heimstudio

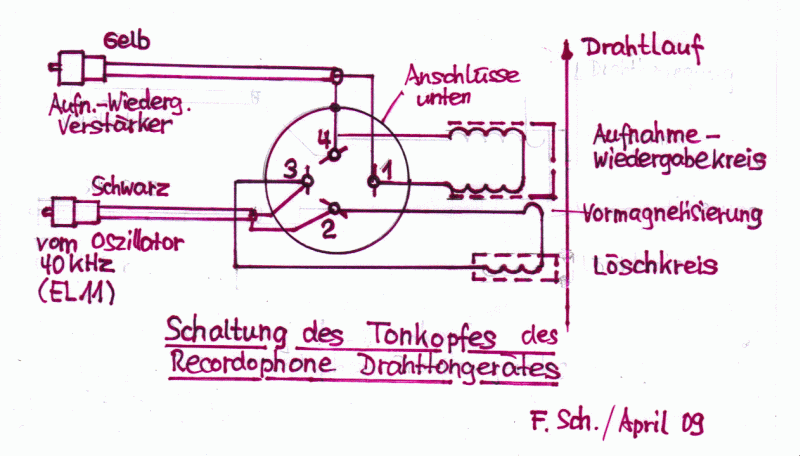

Herr L. Götz hat mir freundlicherweise Fotos eines zerlegten Tonkopfes des Recordophon Drahttongerätes zur Verfügung gestellt. Er hat dabei die Möglichkeiten einer Reparatur der Wicklungen erkannt. Ich möchte weiteren Interessenten diese aufschlussreichen informationen nicht vorenthalten und habe die guten Fotos mit einem Anschlussschema ergänzt.

Ich hoffe, dass damit weitere Geräte einer guten Restauration zugeführt werden können.

Felix Schaffhauser

Anlagen

• Anschlusschema (75 KB)
• Tonkopf_offen (71 KB)
• Magneteinheit (67 KB)
• Anschlüsse (69 KB)

Felix Schaffhauser, 17.Apr.09

Weitere Posts (1) zu diesem Thema.

hallo ,

ich bin seit heute stolzer besitzer eines Heimstudios  mit UKW (ID 3183  ) von Lorenz.



das radio hab ich auf einem dachboden gefunden und aus gewichtsgründenin chassis und gehäuse zerlegt weil mir das radio zu kostbar erschien um es die bodentreppe  herabsausen zu lassen.

ehrfurchtsvoll sitze ich nun davor und bestaune die Drahttonspulen.

um ehrlich zu sein..ich hab noch keine blasse  ahnung wie die tonaufnahme funktioniert. ich habe etliche  Spulen mit aufnahmen und habe den alten Besitzern zugesagt alles  zu versuchen die  aufnahmen auf einen anderen Tonträger ( ich denke an CD) zu bringen.

bis ich das gerät  das erste  mal einschalte wird wohl noch geraume zeit ins land gehen . für  tipps und unterlagen bin ich daher seehr dankbar, wer also so ein gerät schon erfolgreich überholt hat../ oder besitzt .... bitte melden..

noch ne  dumme frage.. ich habs hier nicht gefunden.. wie entkerne ich am besten teerkondesatoren ohne das mir die schrift baden geht.. im Backofen?erhitzen auf wieviel grad ?

Zur zeit  arbeite ich an einem Mende 210  von 1934.. an dem wollte ich das entkernen das erstmal probieren. in dem gerät gibt es sowohl keramik?(weiss).. - als auch glaskörperkondensatorhüllen.... beschriftung zt. bedruckt oder Papierumhüllung.

mit kollegialen grüssen

AE



Beitrag zum Modell verschoben.
Anfragen über ein Modell bitte immer von der Modellseite aus unten "Infos zum Modell hinzufügen/Forumsbeitrag" stellen. Sonst verschwindet der Beitrag innerhalb kürzester Zeit unter vielen anderen. Außerdem hilft es vielleicht auch anderen mit dem gleichen Problem, weil der Beitrag immer mit dem Modell verbunden bleibt.
Wolfgang Bauer



Arno Eikhof, 02.Jul.08

Weitere Posts (2) zu diesem Thema.

Im Zuge der Instandstellung eines Lorenz/Schaub Recordophones tauchte das Problem der schlechten Kondensatoren auf. An anderer Stelle wurde erwähnt, dass man praktisch alle Kondensatoren ersetzen muss. Das ist grössenteils richtig, weil die Mehrzahl derselben Papierkondensatoren sind, die wegen Feuchtigkeitsaufnahme allesamt eine reduzierte Isolationsfestigkeit aufweisen, was sich bekanntermassen bei den Koppelkondansatoren verheerend auswirkt. Auch die Elektrolytkondensatoren in den Kathodenkreisen sind grösstenteils unwirksam, weil ausgetrocknet (unerwünschte Gegenkopplung).

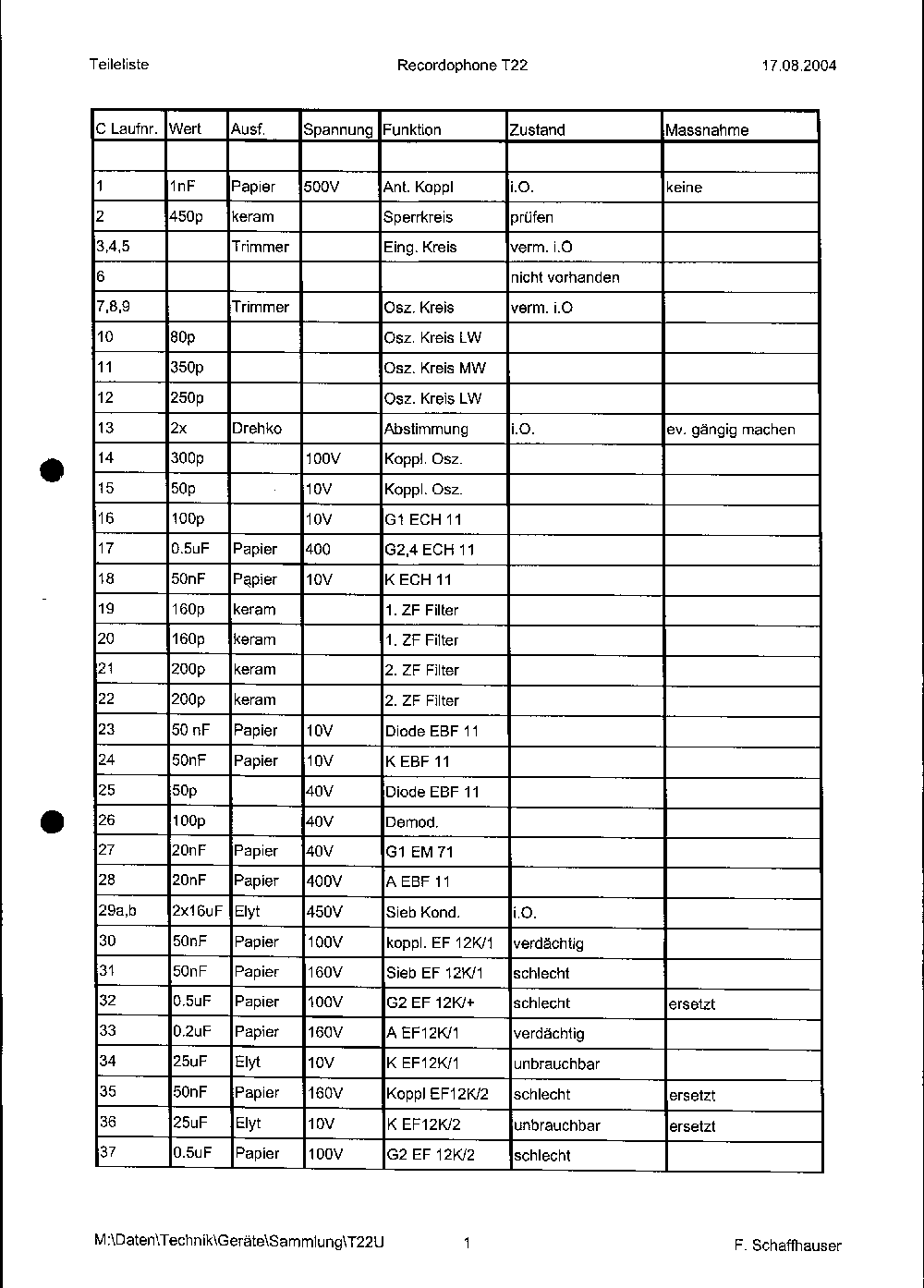

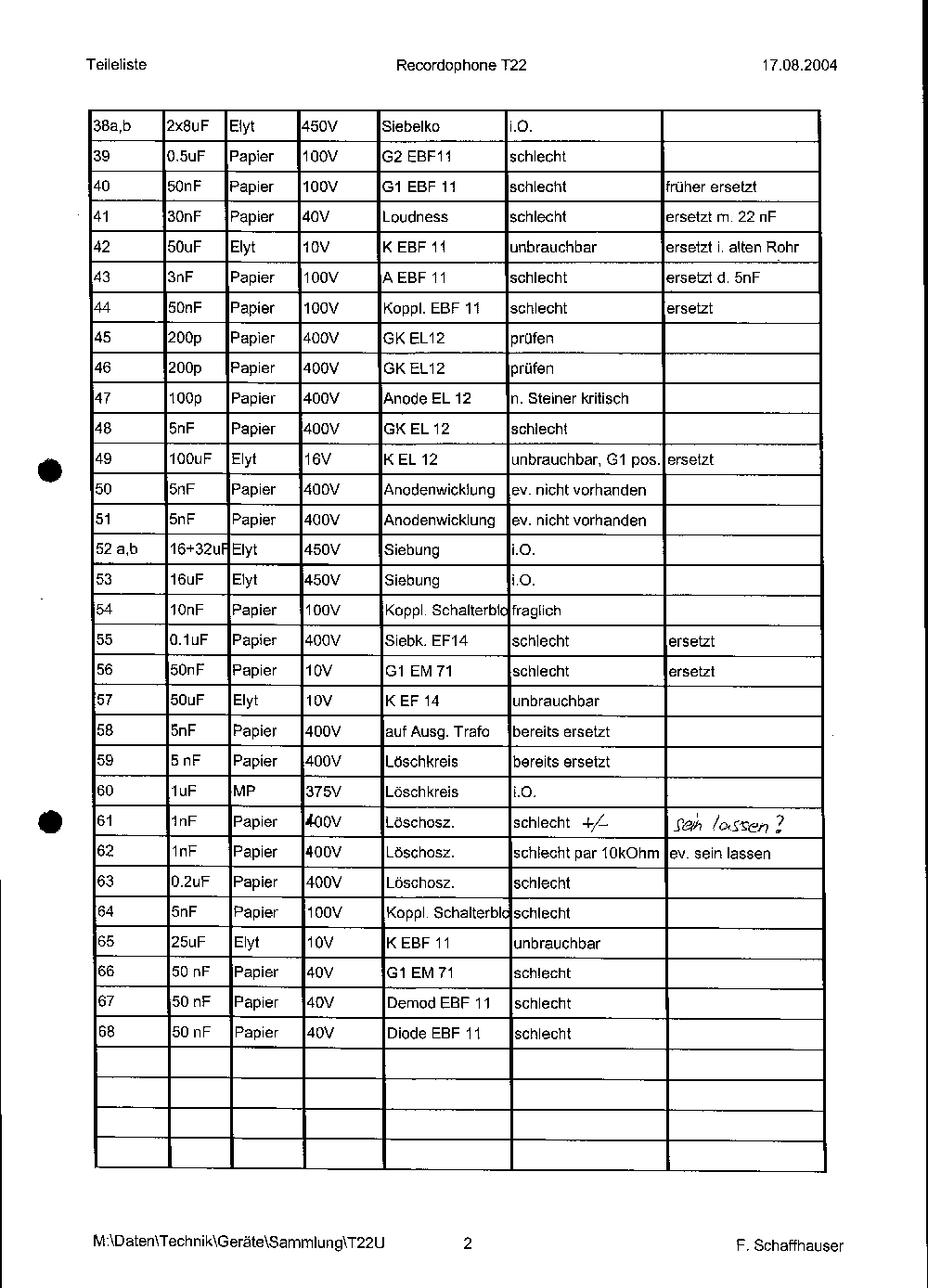

Um dem Einen oder Anderen zu helfen, habe ich eine Liste aller im Gerät vorkommenden Kondensatoren erstellt mit Hinweisen  über Machart, Spannung, Funktion und Beurteilung des Zustandes. Die Rubrik Massnahmen ist noch nicht vollständig, da der Reparatur-Prozess noch nicht abgeschlossen ist. Zusammenfassend kann ich sagen, dass dies das Hauptproblem dieser ansonst sehr robusten Geräte ist. Mit jedem Kondensatorersatz verbesserte sich die Empfindlichkeit und Wiedergabequalität. Der aufwendige Ersatzprozess lohnt sich also.
Inzwischen habe ich festgestellt, dass man nicht notwendigerweise alle Papierkondensatoren ersetzen muss, weil dort, wo die Spannungsbelastung klein ist, die Funktion noch intakt sein kann. Man tut aber trotzdem gut daran, soweit man kann, konsequent vorzugehen, um zukünftigen Problemen vorzubeugen.







Anlagen

• Stückliste1 (38 KB)
• Stückliste2 (41 KB)
• Stückliste1 (68 KB)
• Stückliste (73 KB)

Felix Schaffhauser, 17.Aug.04

Weitere Posts (1) zu diesem Thema.

Für die Heimstudio-geräte, welche mit einem UKW Teil ULEI 52/IV ausgerüstet sind, findet sich in der Beilage noch eine Spezifikation des UKW Teiles sowie gewisse Angaben zu dessen Abgleich.
Da diese Angaben weder in den Schaltplänen noch in den technischen Unterlagen des Gerätes enthalten sind, dürften sie hier für den Einen oder Andern von Interesse sein.

Felix Schaffhauser

Anlagen

• Abgleichanweisung ULEI/UKW 52/IV (86 KB)

Felix Schaffhauser, 11.Aug.04

Weitere Posts (1) zu diesem Thema.

Das Gerät wurde in der Schweiz unter dem Namen Lorenz Recordophon Typ T22 verkauft.

Für UKW wurde ein kompletter Tuner auf dem Stromversorgungssupport montiert. Die NF gelangt über die TR Buchse an die Schaltereinheit. Eine Dokumentation dazu ist in Vorbereitung.

Felix Schaffhauser, 07.Jun.04

Weitere Posts (1) zu diesem Thema.

Wer kann mir weiterhelfen bei der Restauration meines Lorenz Heimstudios!

Habe vor allem Probleme mit der Bedienung des Drahttongerätes!!

MfG

Peter Breu

Peter Breu, 25.Apr.04

Weitere Posts (8) zu diesem Thema.
