• Pays
• Allemagne

• Fabricant / Marque
• Lorenz; Berlin, Zuffenhausen u.a.

• Année
• 1942/1943

• Catégorie
• Émetteur-récepteur militaire

• Radiomuseum.org ID
• 217382

• • Brand: SEL

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 13

• Lampes / Tubes
• RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RV12P2000 RL12P35 RL12P35

• Principe général
• Transceiver (poste récepteur/émetteur combiné)

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation externe ou alimentation principale

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: UKW - Sprechgerät FuG 16 Z - Lorenz; Berlin, Zuffenhausen u

• Forme
• Chassis (pour intégration dans meuble)

• Dimensions (LHP)
• 370 x 210 x 210 mm / 14.6 x 8.3 x 8.3 inch

• Remarques

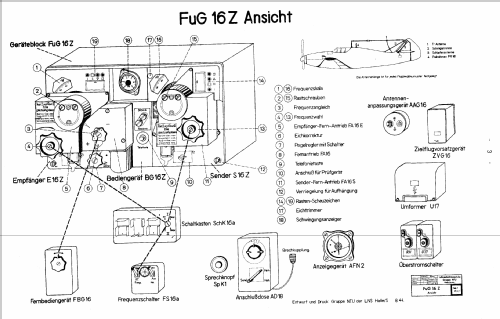

• UKW-Sprechgerät F.u.G. 16 Z (FuG16Z) bestehend aus:
  Sender S.16Z (2 Stk. RL12P35)
  Empfänger: E.16Z (9 Stk. RV12P2000)
  Bediengerät: BG.16Z (2 Stk. RV12P2000)
  Speisung: BB24V + U.17
  Frequenzbereich: 38,4 bis 42,4 MHz, Sender 10 Watt, Frequenzrastung.
  Einsatz für mehrmotorige Flugzeuge und Jäger mit Zielflugeinsatz.
  Im Gegensatz zur Normalausführung FuG 16 ist die Variante Fug 16Z mit einem Zielflugzusatz ausgestattet.
  Der Gerätesatz basiert auf dem 1939 eingeführten FuG17, der durch Parallelschaltung von Kondensatoren auf einen geänderten Frequenzbereich (38,5-42,3 MHz anstelle von 42,15 - 47,75 MHz) modifiziert wurde.

• Poids net
• 11 kg / 24 lb 3.7 oz (24.229 lb)

• Littérature
• Kommerzielle Nachrichtengeräte von 1897-1945; Salzmann (Handbuch Geräte & Anlage Ed. 2004, p 98)

• Schémathèque (1)
• Bordfunkgeräte - Vom Funkensender zum Bordradar (p. 54/55)

• Auteur
• Modèle crée par Wolfgang Lill. Voir les propositions de modification pour les contributeurs supplémentaires.
