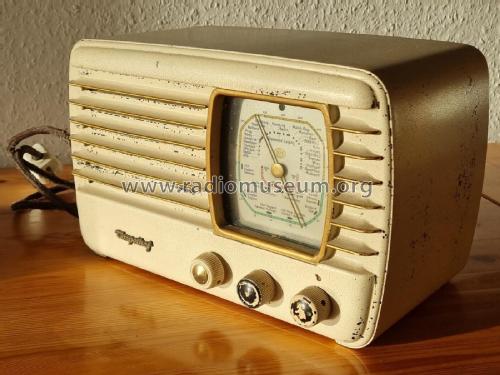

Tempelhof II B17

Lorenz; Berlin, Zuffenhausen u.a.

Données
Forum
Images
Collections

  • Année
  • 1950/1951
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 3152
    • Brand: SEL

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 3
  • Principe général
  • Super hétérodyne (en général); FI/IF 468 kHz
  • Circuits accordés
  • 6 Circuits MA (AM)
  • Gammes d'ondes
  • PO, GO et OC
  • Tension / type courant
  • Appareil tous courants (CA / CC) / 110/220 Volt
  • Haut-parleur
  • HP dynamique à électro-aimant (électrodynamique) / Ø 13 cm = 5.1 inch
  • Matière
  • Boitier en bakélite
  • De Radiomuseum.org
  • Modèle: Tempelhof II B17 - Lorenz; Berlin, Zuffenhausen u
  • Forme
  • Modèle de table sans poussoirs, modèle cheminée
  • Dimensions (LHP)
  • 290 x 180 x 170 mm / 11.4 x 7.1 x 6.7 inch
  • Remarques
  • (1B17-501)
  • Poids net
  • 3.6 kg / 7 lb 14.9 oz (7.93 lb)
  • Prix de mise sur le marché
  • 258.00 DM
  • Source
  • Radiokatalog Band 1, Ernst Erb

 Collections | Musées | Littérature

Collections

Le modèle Tempelhof II fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Lorenz; Berlin,: Tempelhof II B17

Discussions: 2 | Publications: 2

Es  handelt sich offensichtlich um eine 220 V - Glimmlampe. Auf dem Sockel steht  " DGL 220 V/ o W 49/105 ".Der  Vorwiderstand beträgt 95 K Ohm ( gemessen ).

Ottmar Lauth, 23.Feb.07

Weitere Posts (1) zu diesem Thema.

Betrifft: LORENZ Super KML Tempelhof B17 (die römische 2 fehlt auf meiner Rückwand)

Röhrenbestückung: 2 x UCH 21 und 1 x UBL21

Ist jemandem im Forum bekannt, ob es sich bei der Skalenbeleuchtung um eine 220V-Glimmlampe handelt (sie fehlt bei meinem Gerät)? Weiterhin suche ich den Schaltplan. Danke für evt. Anworten.

Werner Kassenbrock

Werner Kassenbrock, 22.Jun.04

Weitere Posts (1) zu diesem Thema.
