Universo NELWU329G

Lorenz; Berlin, Zuffenhausen u.a.

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1930/1931
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 2956
    • Brand: SEL

 Especificaciones técnicas

  • Numero de valvulas
  • 3
  • Principio principal
  • RFS con reacción (regenerativo); 2 Etapas de AF
  • Número de circuitos sintonía
  • 1 Circuíto(s) AM
  • Gama de ondas
  • OM y OL
  • Tensión de funcionamiento
  • Red: Corriente continua (CC, inglés = DC)
  • Altavoz
  • Altavoz magnético (sin saber mas)
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: Universo NELWU329G - Lorenz; Berlin, Zuffenhausen u

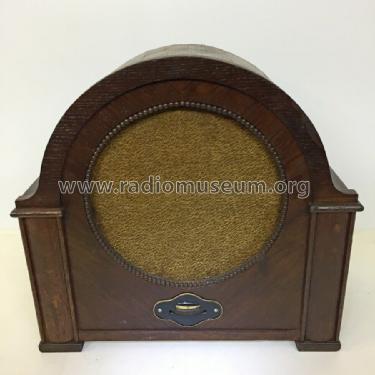

  • Forma
  • Sobremesa tipo Capilla (upright, round top or pinted arch, not rounded edges only).
  • Ancho, altura, profundidad
  • 420 x 410 x 185 mm / 16.5 x 16.1 x 7.3 inch
  • Anotaciones

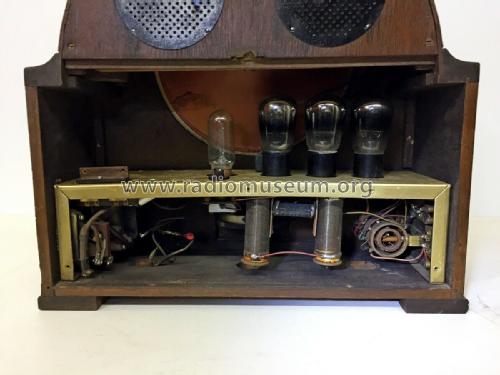

  • Ch=Ordensmeister 3 (?). Ordensmeister zeigt aber ein anderes Chassis. Lediglich die Röhrenbestückung wurde übernommen. Hier sind Zweifel angebracht!

    Der im Schaltplan Lange-Nowisch angegebene Röhrensatz ist falsch. Die Röhren können aufgrund unterschiedlichen Heizstromes nicht hintereinander geschaltet werden.

    Für die Gleichstromgeräte der Fa. Lorenz wurde der oben genannte spezielle Röhrensatz verwendet. Hf, Nf und Endröhre haben den gleichen Heizstrom von 100 mA.

    Laut Jubiläumsschrift 50 Jahre Lorenz von 1930, Seite 279 erschienen die Gleichstromversionen der Geräte Ordensmeister 3, Universo und Lorophon nach den Wechselstromversionen, die 1929/30 herauskamen, da man feststellte, dass ein Bedarf für Gleichstromnetze bestand. Die Röhren von Valvo W 410 und L 510 D standen erst 1930 zur Verfügung.

  • Procedencia de los datos
  • Radiokatalog Band 1, Ernst Erb
  • Referencia esquema
  • Röhren in FS-Bestückungstabellen
  • Mencionado en
  • 50 Jahre Lorenz 1880-1930
