• Country
• France

• Manufacturer / Brand
• Mabel Electronique; Paris

• Year
• 1971

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 357870

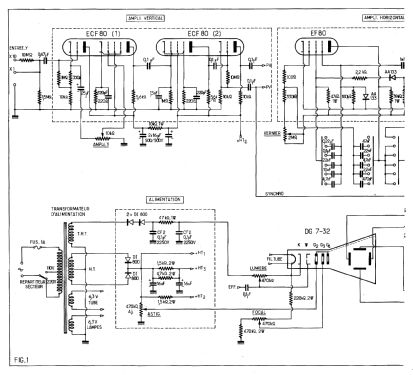

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECF80 ECF80 EF80 ECF80 DG7-32

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 110/220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Oscilloscope ME110 - Mabel Electronique; Paris

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 290 x 125 x 195 mm / 11.4 x 4.9 x 7.7 inch

• Notes

• Cet appareil est réalisé en utilisant des modules sur circuits imprimés montés sur connecteurs enfichables
  Dimensions ; 290 x 195 x 125mm
  CARACTÉRISTIQUES :
  •  Bande passante : 5 MHz.
  •  Sensibilité 12 mV/cm.
  •  Impédance d'entrée 1 MΩ 10 MΩ.
  •  Amplificateur horizontal accessible   séparément,
  •  Balayage 10 Hz a 300 kHz.
  •  Synchro extérieure ou intérieure.
  •  Amplificateur de top de synchro.
  •  Alimentation 110 ou 220 CA.
  •  Tube cathodique à fond plat Ø 70mm.

  L'ENSEMBLE  CONSTRUCTEUR 242,00F
  En pièce» détachée « KIT » complet 690,00F
  Livré avec plan de câblage échelle 1/1.
  Schéma de principe et mode d'emploi.
  EN ORDRE DE MARCHE : 840,00 TTC


• Price in first year of sale
• 840.00 F

• Mentioned in
• Radio Plans (électronique loisirs, Applications) (N° 278 de janvier 1971)

• Author
• Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
