Oscilloscope ME99T

Mabel Electronique; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1972 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 357948

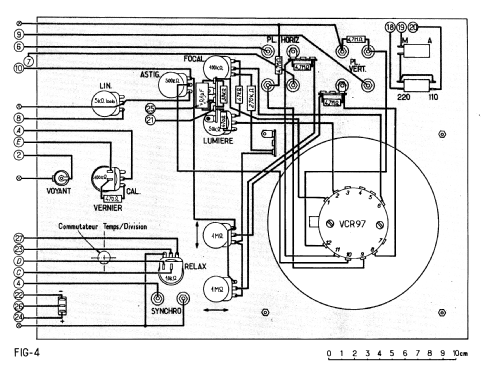

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Oscilloscope ME99T - Mabel Electronique; Paris
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 280 x 440 x 480 mm / 11 x 17.3 x 18.9 inch
  • Notes

  • Ce modèle est une amélioration du MABEL 99 de 1963.

    II fait appel à une base de temps transistorisée.

    Ses caractéristiques sont les suivantes:

    AMPLI  VERTICAL  (tubes)
    • Bande passante  de  10 Hz à 5 MHz.
    • Sensibilité:   20  mV  division.
    • Impédance   d'entrée:   500   kΩ.

    AMPLI   HORIZONTAL   (tubes)
    •   Bande passante de 10 Hz à  2  MHz.
    •   Impédance: 500 kΩ   exp.X 5.

    BASE DE TEMPS (semi-conducteurs)
    •   déclenchée de 5 s à 1 µs.
    •   Niveau de synchro réglable
    •   Vernier d'exploration avec position calibrée
    •   Extinction du spot au retour
    •   Synchro positive ou négative
    •   Alimentation haute et basse tensio (semi-conducteurs)
    •   Alimentation très haute  tension (tube)
    •   Tube cathodique diamètre 16 cm

    Il est fourni en kit pour la somme de 850F

  • Price in first year of sale
  • 850.00 F
