M 502S
Magnadyne Radio; Torino
- Pays
- Italy
- Fabricant / Marque
- Magnadyne Radio; Torino
- Année
- 1935
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 72447
ebay.it 253579029105 seller i4emlsergio
ebay.it 253579029105 seller i4emlsergio
ebay.it 253579029105 seller i4emlsergio
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 5
- Principe général
- Super hétérodyne (en général); Reflex
- Circuits accordés
- 9 Circuits MA (AM)
- Gammes d'ondes
- PO et OC
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 42-50 Hz: 110; 115; 155; 220 Volt
- Haut-parleur
- HP dynamique à électro-aimant (électrodynamique) / Ø 20 cm = 7.9 inch
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: M 502S - Magnadyne Radio; Torino
- Forme
- Modèle de table vertical (pas forme catédrale)
- Dimensions (LHP)
- 405 x 415 x 300 mm / 15.9 x 16.3 x 11.8 inch
- Remarques
-
From booklet "Mostra storica della radio d'epoca - Azzano Decimo (PN)".
The second IF amplifier stage (tube 2B5) is reflexed as the first AF amplifier stage.
Altoparlante elettrodinamico Magnadyne mod 2A5 con resistenza di 2.000 Ω.

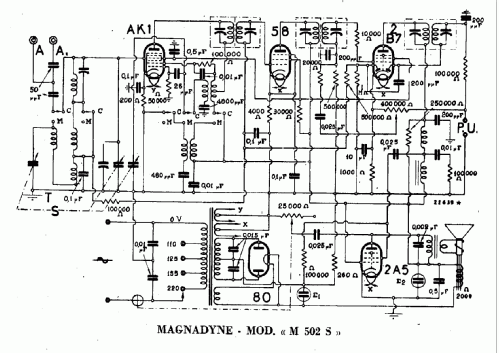

- Schémathèque (1)
- -- Schematic
- Auteur
- Modèle crée par Alessandro De Poi. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 355 modèles d'appareils, 274 avec des images et 256 avec des schémas.
Tous les appareils de Magnadyne Radio; Torino
Collections
Le modèle fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Magnadyne Radio;: M 502S
Discussions: 1 | Publications: 3
Buongiorno a tutti
Qualcuno sa come ricostruire il cordino di sintonia su questo telaio? Sono due cordini separati uno per il variabile, che e' a posto, ed uno per l'indicatore, che e' strappato.
Non riesco a ricostruire quest'ultimo. Sarebbe di aiuto una foto o un disegno per capire se mi mancano dei riinvi o delle pulegge. Per quanto ho provato non riesco a far muovere l'indicatore nello stesso senso della manopola di comando. In pratica quando giro verso destra l'indicatore di sintonia mi va a sinistra e viceversa.
Grazie
Stefano
Stefano Cerchi, 02.Dec.19
