• Paese
• Italy

• Produttore / Marca
• Magnadyne Radio; Torino

• Anno
• 1948 ??

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 92698

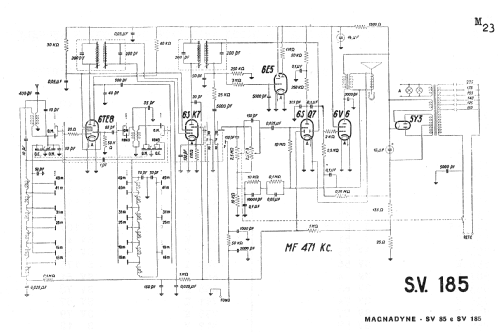

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• 6TE8 6SK7 6SQ7 6V6 6E5 5Y3

• Principio generale
• Supereterodina (in generale); ZF/IF 471 kHz

• Gamme d'onda
• Onde medie (OM) e più di 2 gamme di onde corte (> 2 x OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 125; 140; 155; 175; 235 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Radiomuseum.org
• Modello: SV185 - Magnadyne Radio; Torino

• Annotazioni

• Onde Medie e 6 gamme di Onde Corte espanse: 15 - 19 - 25 - 31 - 41 e 49 metri.
  Controllo di tono. Ingresso per giradischi.

• Bibliografia
• Schemi di apparecchi radio ( Ravalico 1953 ) (pag. 131)

• Letteratura / Schemi (1)
• Riparazioni - Scuola Radio Elettra (pag. M23)

• Letteratura / Schemi (2)
• Il Radio Libro (E.D. Ravalico) Edizioni Hoepli (12a edizione, 1953)

• Autore
• Modello inviato da Alessandro De Poi. Utilizzare "Proponi modifica" per inviare ulteriori dati.
