- País
- Estados Unidos
- Fabricante / Marca
- Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
- Año
- 1951 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 346968

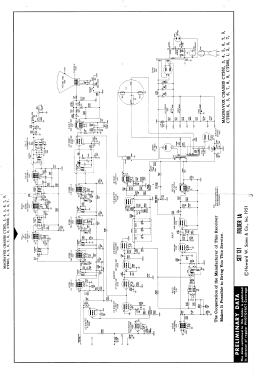

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 27
- Válvulas
- 6BC5 6BC5 6AB4 6AU6 or 6BA6 6AU6 or 6BA6 6AU6 6AL5 6SN7GT 6CB6 6CB6 6CB6 6CB6 6SN7 6AQ5 6SN7GT 6SN7GT 6V6GT 6AU6 6AL5 12AU7 6BG6G 1B3GT 6W4GT 5U4G 6SJ7GT 6V6GT 5Y3GT
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz electrodinámico (bobina de campo)
- de Radiomuseum.org
- Modelo: CT285 - Magnavox Co., Commercial
- Anotaciones
-
Magnavox chassis CT285 is a b/w TV with US standard VHF tuner channels 2 thru 13.
Equipped with VHF tuner 700351 and picture tube not specified.
- Documentación / Esquemas (1)
- Photofact Folder, Howard W. SAMS (Set 131, folder 1A, dated 1-51)
- Autor
- Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 1080 modelos, 498 con imágenes y 831 con esquemas.
Ir al listado general de Magnavox Co., Commercial Wireless and Development Co.; San Francisco, later Fort Waye, IN
