• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Mallory, P.R. & Co.; Indianapolis, IN

• Anno
• 1953 ?

• Categoria
• Adattatore (per OC/FM/VHF/UHF inclusi moduli incorporati), convertitore di frequenza

• Radiomuseum.org ID
• 91253

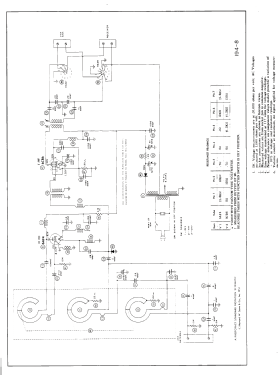

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 2

• Valvole
• 6AF4 6CB6

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

• Altoparlante
• - - Nessuna uscita audio.

• Materiali
• Bachelite

• Radiomuseum.org
• Modello: UHF Converter TV-101 [Late] - Mallory, P.R. & Co.;

• Forma
• Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).

• Annotazioni

• Mallory model TV-101 late is an AC operated all channel UHF convertor.
  With germanium or silicon point contact diode as UHF mixer. This converter has classic styling and it was one of the very first UHF converters. It was a very popular model. Converts US-UHF Channals 14-83 into US-VHF Channel 5 or 6, uses the Mallory Inductuner, OEM Production with Type/Brands: Arvin 3000, Alliance AC-80, Sylvania C33M, CBS-Columbia, Silvertone 6950 (Sears, Roebuck & Co.), Sparton, Mall-Ex, Crosley DU-UHFP, Sutco 23A.

  Earlier that same year, a 3-tube chassis version Mallory TV-101 [Early] was manufactured. The earlier circuit also uses the 6AF4 oscillator and 1N72 or 1N82 mixer, followed by a 6BQ7 or 6BK7 IF amp, with a 6X4 (instead of the selenium rectifier stack) for high voltage.

  Note that the 3-tube Early version has a S/N less than 200,000; the 2-tube Late version has a S/N 200,000 and above.

• Letteratura / Schemi (1)

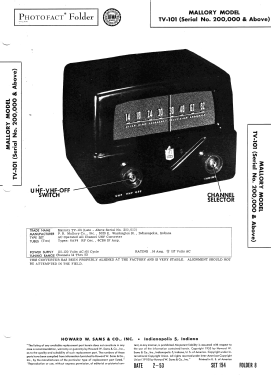

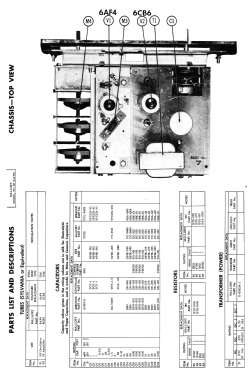

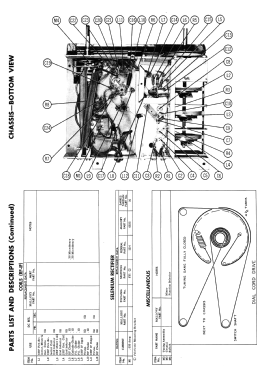

• Photofact Folder, Howard W. SAMS (set 194, folder 8, dated 2-53)

• Autore
• Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.
