• Pays
• Suisse

• Fabricant / Marque
• Mediator; La Chaux-de-Fonds

• Année
• 1949/1950

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 12390

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• ECH21 EAF42 EAF42 EBL21 EM4 AZ1

• Principe général
• Super hétérodyne (en général); FI/IF 452 kHz

• Gammes d'ondes
• PO, GO et plus que 2 x OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110-220 Volt

• Haut-parleur
• HP dynamique mais incertain

• Matière
• Boitier en bois

• De Radiomuseum.org

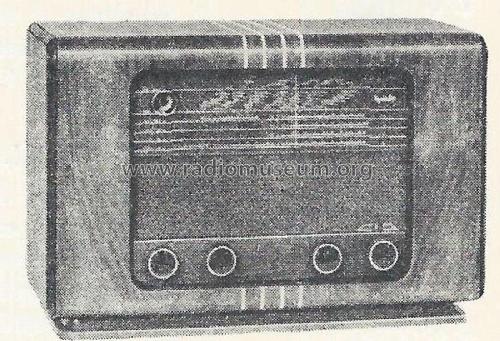

• Modèle: 294A - Mediator; La Chaux-de-Fonds

• Dimensions (LHP)
• 500 x 330 x 220 mm / 19.7 x 13 x 8.7 inch

• Prix de mise sur le marché
• 585.00 SFr

• Source extérieure
• E. Erb 3-907007-36-0

• Source
• Radiokatalog Band 2, Ernst Erb

• Source du schéma
• Die Tungsram-Tabellen führen das Modell auf.
