192W

Mende - Radio H. Mende & Co. GmbH, Dresden

Data
Forum
Pictures
Collections

  • Year
  • 1937/1938
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3601
    • Brand: System Günther

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • TRF without regeneration; 1 Special; 1 AF stage(s)
  • Tuned circuits
  • 2 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage

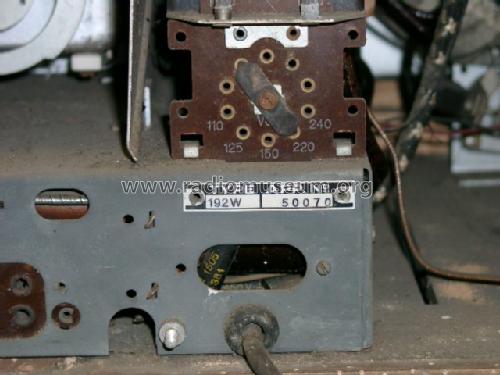

  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 19 cm = 7.5 inch
  • Material
  • Wooden case
  • from Radiomuseum.org

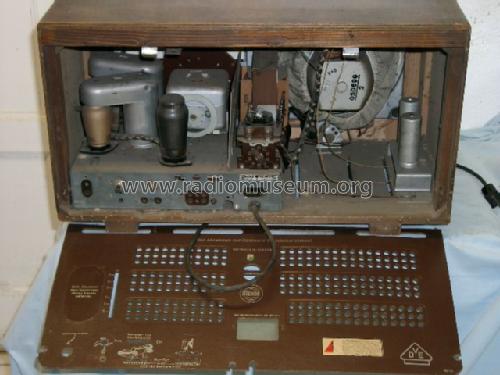

  • Model: 192W - Mende - Radio H. Mende & Co.
  • Shape

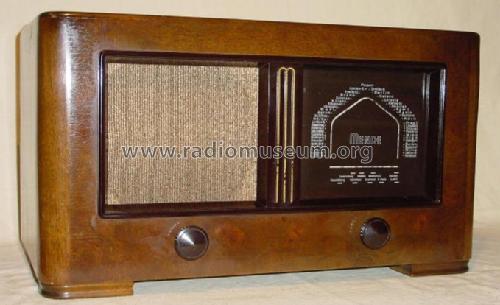

  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 550 x 305 x 290 mm / 21.7 x 12 x 11.4 inch
  • Notes

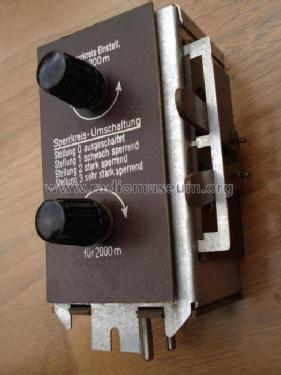

  • Trotz zweier Wellenbereiche kein separater Wellenschalter. Eine mit dem Drehko gekoppelte Steuerscheibe sorgt für die Umschaltung (ähnlich wie beim DKE ).
    Während man bei den Wechselstrommodellen 168W und 192W auf die Rückkopplung verzichtete, wurde sie bei den entsprechenden Allstrommodellen 168GW und 192GW beibehalten. Ein Grund dürfte darin gelegen haben, dass bei Gleichstrombetrieb die Anodenspannung geringer ist als bei Wechselstrombetrieb. Noch gravierender wirkt sich der Betrieb bei 110 V aus wobei 110 V Gleichstrom die Leistung am stärksten reduziert. Da lässt sich durch die Rückkopplung doch einiges an Signalverlust kompensieren.
  • Net weight (2.2 lb = 1 kg)
  • 14.5 kg / 31 lb 15 oz (31.938 lb)
  • Price in first year of sale
  • 192.00 RM
  • Circuit diagram reference
  • Lange+Schenk+FS-Röhrenbestückung
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Mende - Radio H.: 192W

Threads: 1 | Posts: 7

Eigentlich fast eine Grundsatzfrage, an den HF Spulensätzen befinden sich oft Trimmkondensatoren.

Auch bei diesem Gerät ist das der Fall. Eine Beschriftung oder einen Farb- Code habe ich nicht finden können. Mein C- Messgerät zeigt keine Reaktion beim Verstellen/ Durchdrehen der Trimmer. Ich gehe davon aus, das diese defekt sind. Der Grösse nach gehe ich von einem Wert um die 50pF aus. (Das Messgerät beruht bei allen vier auf 8 bis 10pF egal welche Stellung der Trimmer einnimmt) Ein Ohmscher Wiederstand wird mit über 10M Ohm angezeigt.(10 M Ohm Messbereich ohne Anzeige / Überlauf)-Ende meiner Messtechnick.                                                                                                                        Die Trimmer bleiben erstmal wo sie sind bis zum Probelauf und werden es auch bleiben wenn das Gerät seinen ersten Test bei nicht optimaler Skaleneinstellung erfolgreich bestehen sollte.                               Nichts destro trotz schwebt einem ja immer die Perfekte Abstimmung vor. Skale gleich empfangener Frequenz.                                                                                                                                            Gibt es eine Faustregel für die Trimmer ( Drehko + ??pF Trimmer ) oder ähnliches?                             Vermutlich liegt die Antwort näher als ich denke. Bitte um Nachsicht.

Dank im Voraus

Herzlichst S. Schubert



Siegfried Schubert, 28.Jan.14
