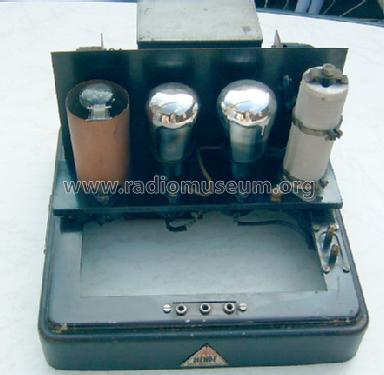

Mende 38 38G (G38) DC, Metall

Mende - Radio H. Mende & Co. GmbH, Dresden

Data
Forum
Pictures
Collections

  • Year
  • 1929/1930
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3491
    • Brand: System Günther

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • TRF with regeneration; 2 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Direct Current supply (DC) / 110/220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Mende 38 38G [DC, Metall] - Mende - Radio H. Mende & Co.
  • Shape
  • Tablemodel, slant panel.
  • Dimensions (WHD)
  • 260 x 195 x 260 mm / 10.2 x 7.7 x 10.2 inch
  • Notes

  • Durch Änderung des Vorwiderstandes kann man auch auf 110V Betrieb umstellem.

    Siehe Modellblatt Mende 38 (allgemein).

  • Net weight (2.2 lb = 1 kg)
  • 5.9 kg / 12 lb 15.9 oz (12.996 lb)
  • Price in first year of sale
  • 178.00 RM !
  • External source of data
  • Ernst Erb, HB9RXQ
  • Circuit diagram reference
  • Lange + FS-Bestückungstabellen

 Collections | Museums | Literature

Collections

The model Mende 38 is part of the collections of the following members.

Museums

The model Mende 38 can be seen in the following museums.

 Forum

Forum contributions about this model: Mende - Radio H.: Mende 38 38G

Threads: 2 | Posts: 4

 Werte Sammlerkollegen,

in diesem schon etwas älteren Thread wird auf diverse Fehler in den Schaltplänen hingewiesen.

In dem E38G neu sind die Kondensatoren 500 pF und 200 pF durchaus vorhanden. Allerdings sehr versteckt zwischen Lötösenleiste und Metallchassis.





Attachments

Mario Böhme, 23.Feb.19

Weitere Posts (1) zu diesem Thema.

Liebe (Mende)-Sammler,

Leider sind die eingestellten Schaltbilder (Lange-Nowisch und ? Bearbeitungen) sehr fehlerhaft. Versuchen Sie besser nicht einen 38G-alt nach diesen Plänen, die interessanterweise die gleichen Fehler aufweisen, zu reparieren oder wiederherzustellen. Die Fehler:

1. Es gibt 6 Buchsen für Antenne und Erde.

2. Kein eingebauter Lautsprecher.

3. Eine RES164s kann nicht eingesetzt werden, weil nur eine vierpolige Fassung vorhanden ist.

4. Der Netzschalter befindet sich vor der Drossel.

5. Die LC-Einheit in der Haube wird über einen dreipoligen Stecker mit der el. Schaltung verbunden.

6. Das Netzkabel wird über eine zweipolige Buchse in der Haube mit der el. Schaltung verbunden.

7. Die 90 und 120 Ohm Widerstände sind Drahttrimmer, Grundwerte 150 und 250 Ohm.

8. Die dicker gezeichnete "Masselinie" ist falsch. Eine Netzader wäre über das Lämpchen, die Drossel und die Antennenspule auch bei ausgeschaltetem Gerät mit den Antennenuchsen und der Antenne verbunden!

9. Die Kopplung des Antennenkreises auf den Schwingkreis erfolgt rein induktiv !

10. Der LC-Fußpunkt ist mit dem Verbindungspunkt Heizwiderstand, 4MOhm, Faden RE034 und 90 Ohm Drahttrimmer verbunden, über 0,1µF/1000V mit dem Chassis.

11. Eine Verbindung von diesem Punkt zu zwei 4µF Kondensatoren und einer Drossel besteht nicht.

12. Der 4µF Kondensator aus dem Anodenkreis der 1. RE034 ist mit dem Verbindungspunkt Faden RES164d, 4µF und 120 Ohm Trimmer verbunden.

13. Der 1MOhm Arbeitswiderstand der zweiten RE034 ist nicht mit 200 cm überbrückt.

14. Zwei 4µF Kondensatoren haben einen gemeinsamen Anschluß.

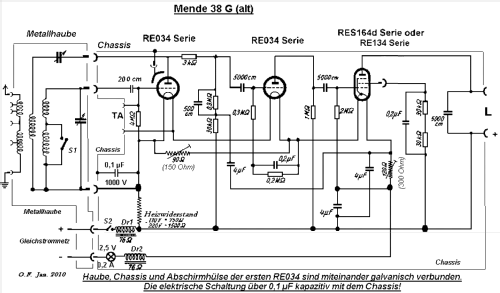

Im Anhang das berichtigte Schaltbild.

Herzliche Sammlergrüße

Otto Frosinn





Attachments

Otto Frosinn, 23.Jan.10
