Mende 38 38G (G38) DC, Metall

Mende - Radio H. Mende & Co. GmbH, Dresden

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1929/1930
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 3491
    • Brand: System Günther

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 3
  • Principio generale
  • A reazione (con rigenerazione); 2 Stadi BF
  • N. di circuiti accordati
  • 1 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Onde medie (OM) e onde lunghe (OL).
  • Tensioni di funzionamento
  • Alimentazione a corrente continua (CC) / 110/220 Volt
  • Altoparlante
  • - Questo apparecchio richiede altoparlante/i esterno/i.
  • Materiali
  • Mobile di metallo
  • Radiomuseum.org
  • Modello: Mende 38 38G [DC, Metall] - Mende - Radio H. Mende & Co.
  • Forma
  • Soprammobile a leggio (pannello inclinato).
  • Dimensioni (LxAxP)
  • 260 x 195 x 260 mm / 10.2 x 7.7 x 10.2 inch
  • Annotazioni

  • Durch Änderung des Vorwiderstandes kann man auch auf 110V Betrieb umstellem.

    Siehe Modellblatt Mende 38 (allgemein).

  • Peso netto
  • 5.9 kg / 12 lb 15.9 oz (12.996 lb)
  • Prezzo nel primo anno
  • 178.00 RM !
  • Fonte esterna dei dati
  • Ernst Erb, HB9RXQ
  • Riferimenti schemi
  • Lange + FS-Bestückungstabellen

 Collezioni | Musei | Letteratura

Collezioni

Il modello Mende 38 fa parte delle collezioni dei seguenti membri.

Musei

Il modello Mende 38 può essere visto nei seguenti musei.

 Forum

Discussioni nel forum su questo modello: Mende - Radio H.: Mende 38 38G

Argomenti: 2 | Articoli: 4

 Werte Sammlerkollegen,

in diesem schon etwas älteren Thread wird auf diverse Fehler in den Schaltplänen hingewiesen.

In dem E38G neu sind die Kondensatoren 500 pF und 200 pF durchaus vorhanden. Allerdings sehr versteckt zwischen Lötösenleiste und Metallchassis.





Allegati

Mario Böhme, 23.Feb.19

Weitere Posts (1) zu diesem Thema.

Liebe (Mende)-Sammler,

Leider sind die eingestellten Schaltbilder (Lange-Nowisch und ? Bearbeitungen) sehr fehlerhaft. Versuchen Sie besser nicht einen 38G-alt nach diesen Plänen, die interessanterweise die gleichen Fehler aufweisen, zu reparieren oder wiederherzustellen. Die Fehler:

1. Es gibt 6 Buchsen für Antenne und Erde.

2. Kein eingebauter Lautsprecher.

3. Eine RES164s kann nicht eingesetzt werden, weil nur eine vierpolige Fassung vorhanden ist.

4. Der Netzschalter befindet sich vor der Drossel.

5. Die LC-Einheit in der Haube wird über einen dreipoligen Stecker mit der el. Schaltung verbunden.

6. Das Netzkabel wird über eine zweipolige Buchse in der Haube mit der el. Schaltung verbunden.

7. Die 90 und 120 Ohm Widerstände sind Drahttrimmer, Grundwerte 150 und 250 Ohm.

8. Die dicker gezeichnete "Masselinie" ist falsch. Eine Netzader wäre über das Lämpchen, die Drossel und die Antennenspule auch bei ausgeschaltetem Gerät mit den Antennenuchsen und der Antenne verbunden!

9. Die Kopplung des Antennenkreises auf den Schwingkreis erfolgt rein induktiv !

10. Der LC-Fußpunkt ist mit dem Verbindungspunkt Heizwiderstand, 4MOhm, Faden RE034 und 90 Ohm Drahttrimmer verbunden, über 0,1µF/1000V mit dem Chassis.

11. Eine Verbindung von diesem Punkt zu zwei 4µF Kondensatoren und einer Drossel besteht nicht.

12. Der 4µF Kondensator aus dem Anodenkreis der 1. RE034 ist mit dem Verbindungspunkt Faden RES164d, 4µF und 120 Ohm Trimmer verbunden.

13. Der 1MOhm Arbeitswiderstand der zweiten RE034 ist nicht mit 200 cm überbrückt.

14. Zwei 4µF Kondensatoren haben einen gemeinsamen Anschluß.

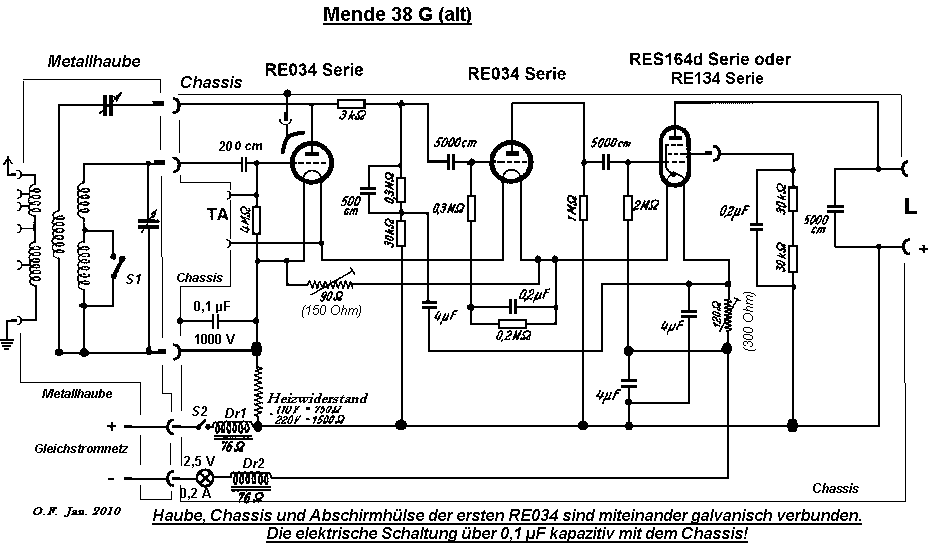

Im Anhang das berichtigte Schaltbild.

Herzliche Sammlergrüße

Otto Frosinn





Allegati

Otto Frosinn, 23.Jan.10
