Vacuum Tube Voltmeter 746A

• Country
• France

• Manufacturer / Brand
• Metrix, Compagnie Générale de Métrologie; Annecy

• Year
• 1965 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 182076

• Picture

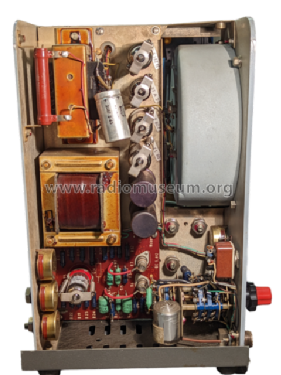

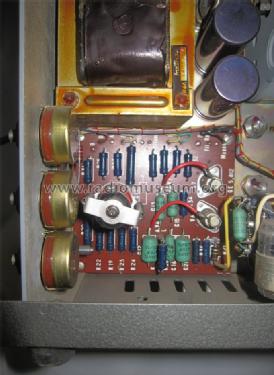

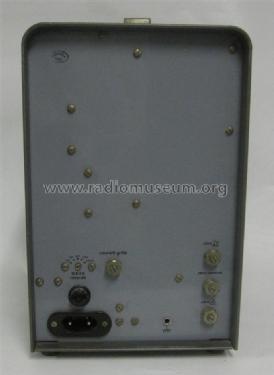

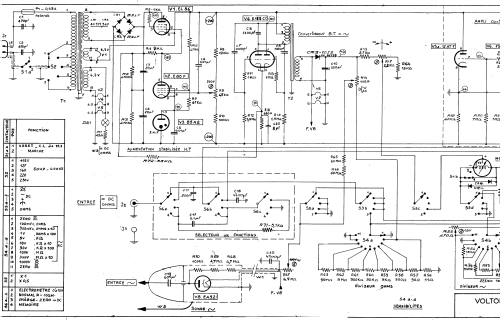

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• EA52 7587 7587 E80F E182CC 12AT7WA EL86 85A2

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 115; 127; 160; 220; 250 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Vacuum Tube Voltmeter 746A - Metrix, Compagnie Générale de

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 340 x 230 x 205 mm / 13.4 x 9.1 x 8.1 inch

• Notes
• Vacuum Tube Voltmeter Metrix 746a;
  DC: 100mV 300mV 1V 3V 10V 30V 300V 1000V;
  Ri: 100 MOhms with peak voltage memorization;
  AC: 300mV 1V 3V 10V 30V 300V; 10 Hz to 700 MHz;
  Ri: 10 Mohms at 1000 Hz, 1 MOhms at 1 MHz
  dB: -10 to +10
  Electrometer 10^11 Ohms
  Ohmmeter 0,5 to 5000 Mohms

  Voltmètre à tube
  CC: 100mV 300mV 1V 3V 10V 30V 300V 1000V;
  Ri: 100 MOhms avec détection et mémorisation tension de crête
  CA: 300mV 1V 3V 10V 30V 300V; 10 Hz to 700 MHz;
  Ri: 10 Mohms à 1000 Hz 1 MOhms à 1 MHz
  dB : -10 à +10
  Electromètre 10^11 Ohms
  Ohmmètre 0,5 à 5000 Mohms

  ---

  Röhrenvoltmeter
  Messbereich Gleichspannung: 100mV 300mV 1V 3V 10V 30V 300V 1000V;
  Ri: 100 MOhm mit Spitzenspannungs-Speicherung
  Messbereich Wechselspannung: 300mV 1V 3V 10V 30V 300V;
  10 Hz bis 700 MHz; Ri: 10 Mohm für 1000 Hz, 1 MOhm für 1 MHz
  dB : -10 bis +10
  Elektrometer: 10^11 Ohm
  Ohmmeter 0,5 bis 5000 Mohm

  ---

• Net weight (2.2 lb = 1 kg)
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Source of data
• - - Manufacturers Literature

• Mentioned in
• Funkschau (12/1965, S 323)

• Author
• Model page created by Patrice Zeissloff. See "Data change" for further contributors.
