402W Ausg. 2 Gegentakt, 1 KW, 9 Röhren

Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

Data
Forum
Pictures
Collections

  • Year
  • 1952/1953
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 19261

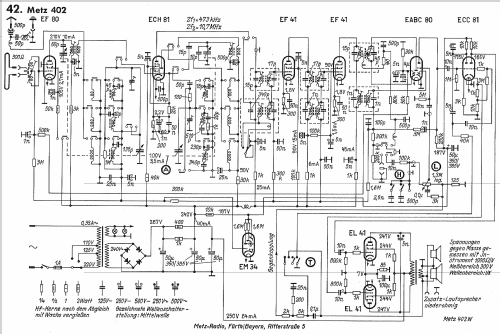

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz; 3 AF stage(s)
  • Tuned circuits
  • 8 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC)
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 10 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 402W Ausg. 2 [Gegentakt, 1 KW, 9 Röhren] - Metz Transformatoren- und
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 600 x 410 x 280 mm / 23.6 x 16.1 x 11 inch
  • Notes

  • Siehe Vorgängermodell 402W mit zwei KW-Bereichen und das spätere 402W mit 10 Röhren (zusätzliche EC92 im UKW Teil).

    Der Metz-Schaltplan vermerkt Ausg. [Ausgabe] 2 vom 6. 10. 1952

    Laut dem Katalog des Rundfunkgroßhandels 1952/1953 soll auch eine Ausführung mit 8 Röhren existiert haben, wohl ein Phantommodell. Sehr wahrscheinlich wurde dort eine Endröhre EL41 nicht gelistet.

  • Net weight (2.2 lb = 1 kg)
  • 12.6 kg / 27 lb 12.1 oz (27.753 lb)
  • Price in first year of sale
  • 428.00 DM
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Metz Transformatoren: 402W Ausg. 2

Threads: 2 | Posts: 6

Hallo, Forum,

vor kurzem erhielt ich ein teilweise geschlachtetes Metz W402 ( Ausführung mit Gegentaktendstufe )

Es fehlen sämtliche Röhren, sowie die Lautsprecher. Vor Jahren hatte ich einmal ein Metz 402W ( ebenfalls Gegentakt), dieses war mit 2 runden Lautsprechern bestückt. Das Chassis entsprach dem hier gezeigten ( UKW Teil nur mit EF80 ). Der Ausgangstrafo hatte jedoch keine Anzapfung, und der Hochtonlautsprecher war über 2µF an den Hauptlautsprecher gekoppelt.

Das mir nun vorliegende Gerät hat ein anderes UKW Teil ( mit EC92 und EF80 ), einen gekapselten und kleineren Drehkondensator, Ausgangstrafo mit Anzapfung und den rechteckigen / ovalen Lautsprechern.

WEr kann näheres zur Aufklärung beitragen. Wer hat ggf einen Schaltplan ( Ausführung mit EC92 und EF80 im UKW Teil )

Vielen Dank!

Henning Oelkers

Henning Oelkers, 07.Aug.09

Weitere Posts (2) zu diesem Thema.

Hallo Forum,

zwischen den Anoden der beiden EL41 steht lt. Plan ein Kondensator 5nF (im Gerät waren 500pF verbaut), der defekt war und von mir getauscht wurde. Na klar, denn er hatte scheußliche Geräusche zur Folge. Nun habe ich den getauscht, weiß aber nicht, wofür der gut sein soll. Wer kann mir helfen ? Das interessiert mich schon. Was passiert, wenn ich ihn weglasse ?

Gruß & Dank
Holger Pflug

H. P., 23.Apr.06

Weitere Posts (4) zu diesem Thema.
