702 Nr. 3001 - 3750

Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

Data
Forum
Pictures
Collections

  • Year
  • 1954/1955
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 19903

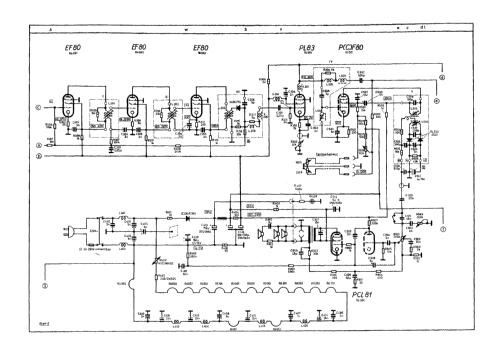

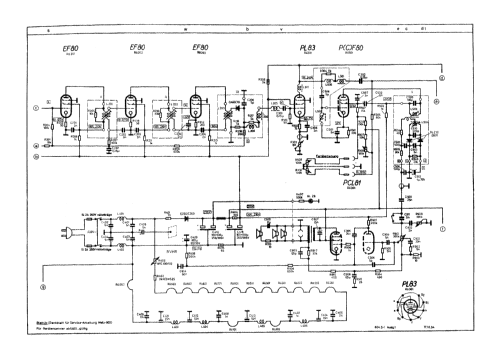

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 15
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 38900 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: 702 [Nr. 3001 - 3750] - Metz Transformatoren- und
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 470 x 430 x 395 mm / 18.5 x 16.9 x 15.6 inch
  • Notes

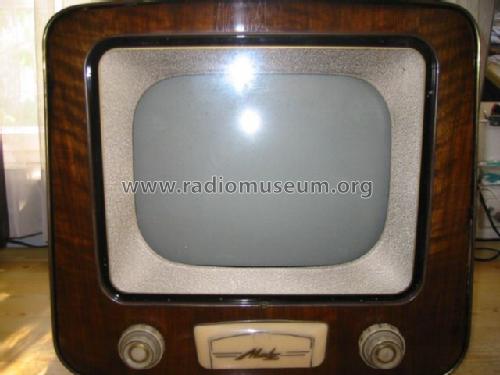

  • Das Modell 702 (bis Nr. 3750) von Metz ist ein 36 cm-Schwarzweiß-Fernseh-Tischgerat.

    Technische Daten und Ausstattung:
    Schwarzweiß-Fernseh-Tischgerät bestückt mit 15 Röhren, incl. Bildröhre MW36-44;
    VHF-Empfangsteil mit 10 einstellbaren Kanälen (+ 2 Reserve);
    1 Oval-Lautsprecher, permanent dynamisch, 4 W (seitlicher Einbau);
    Antennen-Anschluss, 300 Ω - eingebauter Breitband-Dipol;
    Anschluss für Zweit-Lautsprecher, 5 Ω.

    Firmenhistorie: Info zum Metz-Fernseher 702
    Bereits 1954  konnte man auf Prototypen des "Metz 702" die Fußballweltmeisterschaft verfolgen; ein Jahr später, im Jahr 1955 ging der "Metz 702" in die Serienproduktion.

  • Net weight (2.2 lb = 1 kg)
  • 13.5 kg / 29 lb 11.8 oz (29.736 lb)
  • Price in first year of sale
  • 798.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • -- Original-techn. papers.
