• Country
• Germany

• Manufacturer / Brand
• Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

• Year
• 1953/1954

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 19428

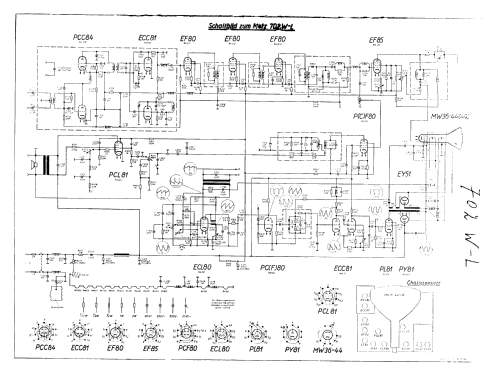

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 14

• Valves / Tubes
• PCC84 ECC81 EF80 EF80 EF80 EF85 PCF80 PCL81 ECL80 ECC81 PL81 PY81 EY51 MW36-44 or MW36-49

• Number of Transistors

• Semiconductors
• OA60 RL6 E220C350

• Main principle
• Superhet with RF-stage; ZF/IF 38500/33000 kHz

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Wooden case

• from Radiomuseum.org
• Model: 702 [mit Tonteil] - Metz Transformatoren- und

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 470 x 430 x 395 mm / 18.5 x 16.9 x 15.6 inch

• Notes

• 2 Kanäle im VHF-Bereich auswechselbar oder umschaltbar.

  Siehe auch Metz 702 ohne Tonteil (ohne NF-Verstärker), dann mit 13 Röhren.

  Laut Rundfunk- und Fernseh-Katalog 1953/54 auch mit PL83 statt EF85 im Video-Verstärker und ECL80 im NF-Verstärker bestückt. Das widerspricht jedoch der angegebenen Ton-Ausgangsleistung von 4 Watt.

  ZF-Teil mit Differenzton (Intercarrier), laut Katalog mit ungewöhnlicher Bild-ZF von 38,5 MHz.

• Net weight (2.2 lb = 1 kg)
• 8.5 kg / 18 lb 11.6 oz (18.722 lb)

• Price in first year of sale
• 790.00 DM

• External source of data
• Erb

• Source of data
• Kat.d.Rundf.GrossH.1953/54

• Mentioned in
• Rundfunk- und Fernseh-Katalog 1953/54 (VRG, S.133)
