Java SP

Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

Data
Forum
Pictures
Collections

  • Year
  • 1950/1951
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3718

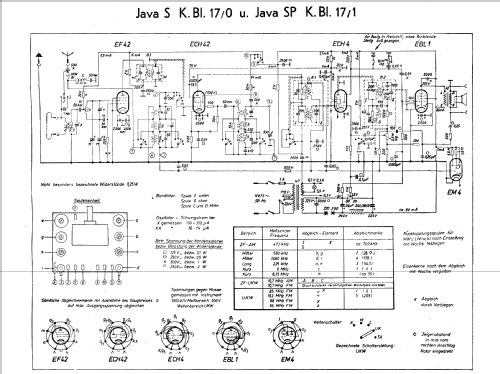

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 473 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Java SP - Metz Transformatoren- und
  • Dimensions (WHD)
  • 440 x 310 x 210 mm / 17.3 x 12.2 x 8.3 inch
  • Net weight (2.2 lb = 1 kg)
  • 8.3 kg / 18 lb 4.5 oz (18.282 lb)
  • Price in first year of sale
  • 268.00 DM
  • Source of data
  • Radiokatalog Band 1, Ernst Erb
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Metz Transformatoren: Java SP

Threads: 1 | Posts: 1

Die hier hochgeladenen Bilder (Gehäuse und Chassis von hinten) gehören eindeutig zum Modell Java P, ID = 3719. Es fehlt die EF42 für UKW, die Bandfilter sind auch nur für die AM-ZF konstuiert.

Soweit gut, aber was hat es mit der Rückwand auf sich? Dort steht eindeutig "JAVA B" drauf. Leider können wir das Modell wohl noch nicht anlegen, weil diese Rückwand offensichtlich nicht zum fotografierten Apparat gehört. Erkennbar ist das am Ausschnitt für die Buchsen Antenne und Erde, denn diese liegen höher, so wie beim Java P vorgesehen, hier sind keine Buchsen dahinter. Zum Zeitpunkt der Bilderhochladung beim SP gab es noch keine zum Modell P, deswegen wohl die falsche Zuordnung.

Bleibt also die Frage, was Java B für ein Modell war. Kann hier jemand helfen?

Martin Steyer, 01.May.13

Weitere Posts (1) zu diesem Thema.
