• Paese
• Germania

• Produttore / Marca
• Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

• Anno
• 1950/1951

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 3706

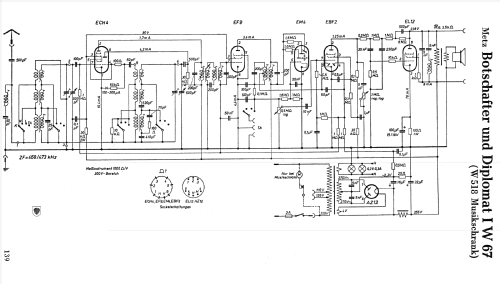

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 6

• Valvole
• ECH4 EF9 EBF2 EL12 EM4 AZ12

• Principio generale
• Supereterodina (in generale); ZF/IF 468 or 473 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e corte (OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 125; 220 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Radiomuseum.org
• Modello: Musikschrank / Phonotruhe W518 [mit EL12] - Metz Transformatoren- und

• Annotazioni
• Ch=W67

• Fonte dei dati
• Radiokatalog Band 1, Ernst Erb

• Letteratura / Schemi (1)
• Lange / Nowisch, "Empfängerschaltungen der Radioindustrie"

• Altri modelli

• In questo link sono elencati 584 modelli, di cui 457 con immagini e 308 con schemi.
