GRC-106A HF Radio Set RT834, AM3349
MILITARY U.S. (different makers for same model)
- Pays
- Etats-Unis
- Fabricant / Marque
- MILITARY U.S. (different makers for same model)
- Année
- 1975 ??
- Catégorie
- Émetteur-récepteur militaire
- Radiomuseum.org ID
- 218846
- No. de tubes
- 4
- No. de transistors
- Semi-conducteurs présents
- Semi-conducteurs
- Principe général
- Transceiver (poste récepteur/émetteur combiné)
- Gammes d'ondes
- OC uniquement
- Tension / type courant
- Accumulateur (par exemple pour autoradios ou radio) / 27 Volt
- Haut-parleur
- - Ce modèle nécessite des HP externes
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: GRC-106A HF Radio Set RT834, AM3349 - MILITARY U.S. different makers
- Forme
- Gros appareil industriel ou militaire (> 20 kg)
- Dimensions (LHP)
- 2280 x 330 x 455 mm / 89.8 x 13 x 17.9 inch
- Remarques

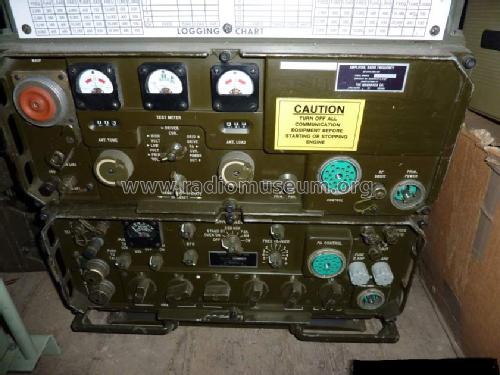

- This GR-106A HF Radio Set consists of Receiver/Transmitter RT834 and Power Amplifier AM3349, mainly for mobile purposes.
RT-834/GRC PERFORMANCE DATA (also apply to RT-662/GRC)
TYPE OF RECEIVER: Superheterodyne with triple conversion
BANDWIDTH: 3.2 kHz
FREQUENCY RANGE: 2.0 to 29.999 MHz
TYPES OF TRANSMISSION: Upper-sideband, USB compatible AM, Continuous Wave, Frequency-shift-keyed, Narrow Frequency-shift-keyed.
TYPES OF RECEPTION: USB signals, USB compatible and conventional double-sideband, AM, Continuous Wave, Frequency-shift-keyed, Narrow frequency-shift-keyed.
PRIMARY VOLTAGE: 27 volts direct current
POWER REQUIREMENTS
OVEN ON: 16.2 watts to begin; 2.7 watts after warm up
STAND BY: 14 watts average
SSB NSK, FSK, AM and CW: 36 watts average to receive, 45 watts average to transmit
RF POWER OUTPUT: 0.1 watt peak effective power.
AM-3349/GRC-106 PERFORMANCE DATA
FREQUENCY RANGE: 2.0 to 29.999 MHz
INPUT IMPEDANCE: 50 ohms
OUTPUT IMPEDANCE: Output No.1 50 ohms, Output No.2 to match 15 foot whip antenna
PRIMARY VOLTAGE: 27 volts direct current
POWER REQUIREMENTS (watts average)
STAND BY: 250
OPERATE: 250
TRANSMIT TWO-TONE: 1,000
TRANSMIT VOICE: 800
POWER OUTPUT
CW, COMPATIBLE AM(with two-tone signal), SSB VOICE, FSK OR NSK VOICE, NSK: about 200 watts
ANTENNA: 15 foot whip or doublet (50 ohms)
EFFECTIVE RANGE: 20 miles planning range (ground wave); 80 miles and farther (skywave); depending on terrain, frequency, antenna, time of day, and atmospheric conditions.
- Poids net
- 32.3 kg / 71 lb 2.3 oz (71.145 lb)
- Source
- -- Original-techn. papers.
- Auteur
- Modèle crée par Bart Slager. Voir les propositions de modification pour les contributeurs supplémentaires.
