SCR-211-B Frequency Meter Set (BC-221-B)
Cardwell Mfg. Corp., The Allen D.: Brooklyn, NY
- País
- Estados Unidos
- Fabricante / Marca
- Cardwell Mfg. Corp., The Allen D.: Brooklyn, NY
- Año
- 1941 ??
- Categoría
- Aparato de medida y servicio (Equipo de laboratorio).
- Radiomuseum.org ID
- 142669
From Technical Manual TM 11-300
From Technical Manual TM 11-300
From Technical Manual TM 11-300
From Technical Manual TM 11-300

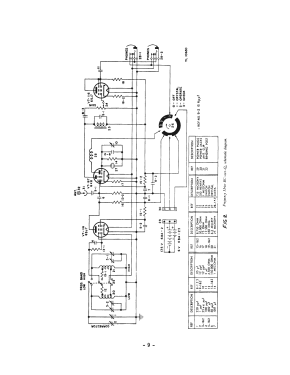

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 3
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Pilas / 135/6 Volt
- Altavoz
- - solamente tiene Auricular (mini) de oido
- Material
- Metálico
- de Radiomuseum.org
- Modelo: SCR-211-B Frequency Meter Set - Cardwell Mfg. Corp., The Allen
- Forma
- Portátil > 20 cm (sin la necesidad de una red)
- Ancho, altura, profundidad
- 10 x 13.7 x 9.25 inch / 254 x 348 x 235 mm
- Anotaciones
- Precision heterodyne frequency meter designed to measure or radiate radio-frequency impulses between 125 kHz and 20 MHz. Portable, self-contained, used mainly to calibrate field radio receivers and transmitters by direct comparison with the crystal-calibrated variable frequency oscillator of the instrument. Frequency readings provided by a calibration book. Contained 1 MHz crystal oscillator and variable frequency oscillator operating in two switched ranges: 125 to 250 kHz and 2 to 4 MHz. The 2nd, 4th and 8th harmonics of the low-frequency range were used to cover 250 kHz to 2 MHz, while the 2nd, 4th and 5th harmonics of the high-frequency range were used to cover 4 MHz to 20 MHz. Supplied with aluminum-alloy cabinet. Required six BA-2 batteries (22.5V each), four BA-23 batteries (1.5V each) and P-18 or P-20 headset. HS-30 headset may also be used. Minor circuit differences with model BC-221-Q.
- Peso neto
- 38 lb (38 lb 0 oz) / 17.252 kg
- Procedencia de los datos
- -- Original-techn. papers.
- Documentación / Esquemas (1)
- TM 11-300 (20 July 1944)
- Autor
- Modelo creado por Emilio Ciardiello. Ver en "Modificar Ficha" los participantes posteriores.
