• País
• Estados Unidos

• Fabricante / Marca
• Minerva Radio Co.(post WW2); New York (NY)

• Año
• 1946

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 69041

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 8

• Válvulas
• 6SK7 6SA7 6SK7 6SQ7 6SC7GT 50L6GT 50L6GT 25Z6

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM y OC

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 117 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 6 inch = 15.2 cm

• Material
• Metálico

• de Radiomuseum.org

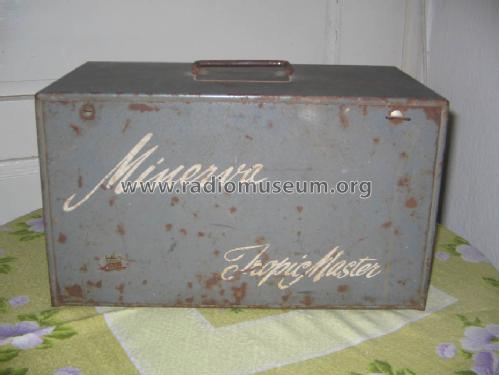

• Modelo: Tropic Master W117 early [50L6; 25Z6] - Minerva Radio Co.post WW2; New

• Forma
• Formas varias descritas en notas aparte.

• Ancho, altura, profundidad
• 14 x 8 x 8.5 inch / 356 x 203 x 216 mm

• Anotaciones
• "Portable" for mains only! (Truppenbetreuungsempfänger für die US Army und Navy, komplettes Stahlblechgehäuse, Gegentaktendstufe) .
  Riders schematic is in error: Both 50L6 filaments are shown in series but should be in parallel (2x 150 mA to suit the complete 300 mA series circuitry), as correctly shown in SAM's.
  In case of a broken 50L6 filament the other tube will almost immediately burn out. This might have led to another variant (2) using two 25L6 with the filaments in series. See there.

• Peso neto
• 22 lb 0 oz (22 lb) / 9.988 kg

• Precio durante el primer año
• 75.00 $

• Ext. procedencia de los datos
• Volker Jeschkeit

• Referencia esquema
• Rider's Perpetual, Volume 15 = 1947 and before

• Mencionado en
• Collector's Guide to Antique Radios (6th edition) (-)

• Documentación / Esquemas (1)

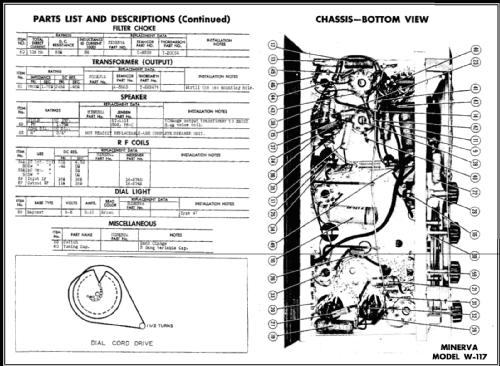

• Photofact Folder, Howard W. SAMS (6-17)

• Documentación / Esquemas (2)
• Radio Retailing (Radio & Television R.) (May 1946 page 47.)

• Otros modelos

• Donde encontrará 25 modelos, 21 con imágenes y 20 con esquemas.
