• País
• Japon

• Fabricante / Marca
• Mitsubishi Electric Corporation

• Año
• 1960 ??

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 97274

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 8

• Semiconductores
• 2SA82 or. 2SA352 2SA80 or. 2SA350 2SA83 or. 2SA353 2SA12 2SB75 2SB75 2SB156 2SB156 1N60 HV17

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 3 Etapas de AF

• Número de circuitos sintonía
• 5 Circuíto(s) AM

• Gama de ondas
• OM y OC

• Tensión de funcionamiento
• Pilas / 4 × 1.5 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5 inch = 12.7 cm

• Potencia de salida
• 1 W (unknown quality)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org

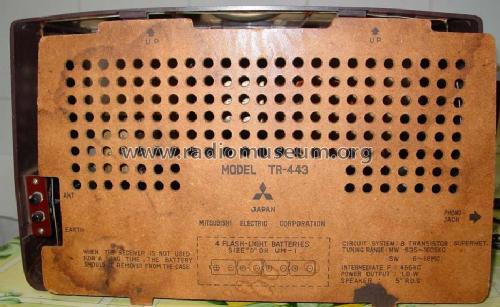

• Modelo: TR-443 - Mitsubishi Electric

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Ancho, altura, profundidad
• 360 x 220 x 150 mm / 14.2 x 8.7 x 5.9 inch

• Anotaciones
• Transistors: 2SA12, 2SA233, 2SA352, 2SA353, 2× 2SB75, 2× 2SB156. Externally looks more like a valve receiver of the period rather than a transistor model.

• Peso neto
• 2.5 kg / 5 lb 8.1 oz (5.507 lb)

• Documentación / Esquemas (1)
• - - Data from my own collection

• Otros modelos

• Donde encontrará 323 modelos, 264 con imágenes y 92 con esquemas.
