• País
• Estados Unidos

• Fabricante / Marca
• Montgomery Ward & Co. (Wards, Airline); Chicago, IL

• Año
• 1941–1943 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 47605

• • Brand: Airline or Air-Line

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12SA7 12SK7 12SQ7 50L6GT 35Z5GT

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 105 - 125 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 5 inch = 12.7 cm

• Material
• Madera

• de Radiomuseum.org
• Modelo: Airline 14BR-530A Order= P462 C 530 - Montgomery Ward & Co. Wards,

• Forma
• Sobremesa de botonera.

• Ancho, altura, profundidad
• 12 x 8.5 x 6 inch / 305 x 216 x 152 mm

• Anotaciones

• The Airline 14BR530A is an AC/DC operated 5 tube BC band receiver.  BC band tuning range is 535 to 1600kHz.  Has built-in loop antenna with provisions for connecting an external antenna.  Riders schematic shows speaker can be either electrodynamic (has field coil) or P.M. dynamic (without field coil).

  Parts list in Riders states that cabinet is Bakelite (Walnut or Ivory), however actual model has wooden cabinet.

  Model	Cabinet
  14BR530A	Brown finish
  14BR531A	Ivory finish



• Precio durante el primer año
• 17.95 $

• Ext. procedencia de los datos
• Ernst Erb

• Referencia esquema
• Rider's Perpetual, Volume 14 = 1944 = before 1943

• Documentación / Esquemas (1)

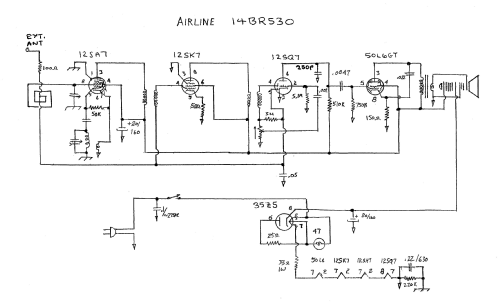

• -- Schematic

• Documentación / Esquemas (2)
• Table Top Radios Vol. 4 Stein 2003 (page 45.)

• Documentación / Esquemas (3)

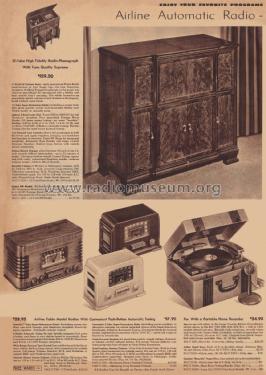

• Montgomery Ward Catalogs (Wards, Airline) (Fall/Winter 1942/43, No. 137, page 932.)
