• Pays
• Etats-Unis

• Fabricant / Marque
• Montgomery Ward & Co. (Wards, Airline); Chicago, IL

• Année
• 1949

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 122357

• • Brand: Airline or Air-Line

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes
• 12AT7 12BA7 12BA6 12AU6 12AL5 12AV6 50C5

• Principe général
• Super hétérodyne (en général); FI/IF 455/10700 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)     8 Circuits MF (FM)

• Gammes d'ondes
• PO et FM

• Tension / type courant
• Appareil tous courants (CA / CC) / 117 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

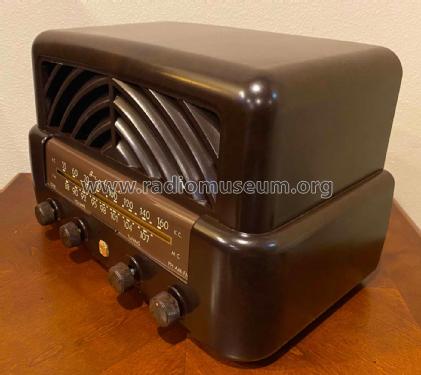

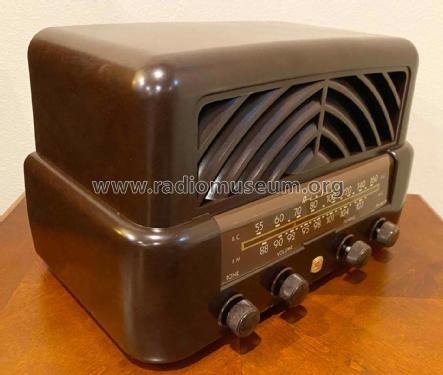

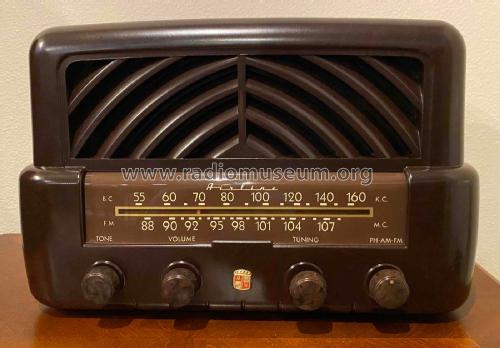

• Modèle: Airline 94BR-1533A - Montgomery Ward & Co. Wards,

• Forme
• Modèle de table générique

• Remarques
• Selenium Rectifier.

• Source du schéma
• Photofact Folder, Howard W. SAMS

• Littérature
• Collector's Guide to Antique Radios (7th Edition)

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 88 Folder1)

• Auteur
• Modèle crée par Walter Wiesmüller † May 2012. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 2289 modèles d'appareils, 1458 avec des images et 1786 avec des schémas.
