Sokol - Сокол 308 OIRT, 10 transistors

Moscow TEMP Radio Works/Plant (ex-Moselektrik); Moskow

Daten

Forum

Bilder

Sammlungen

Land
Soviet Union (UdSSR)

Hersteller / Marke
Moscow TEMP Radio Works/Plant (ex-Moselektrik); Moskow

Jahr
1975–1978

Kategorie
Rundfunkempfänger (Radio - oder Tuner nach WW2)

Radiomuseum.org ID
228636

Bilder
Schaltpläne

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1508251) Radio — Moscow TEMP Radio Sokol - Сокол 308 (3)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1813724) Radio — Moscow TEMP Radio Sokol - Сокол 308 (3)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711239) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

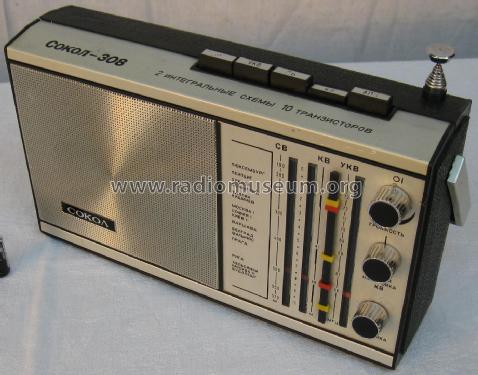

Front of my 10 transistor model

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711236) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711231) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711232) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711219) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711217) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711218) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

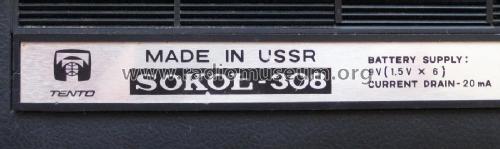

Rear detail of my 11 transistor model.

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711229) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711224) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2711220) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 2220605) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1362145) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1362146) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1362147) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1362149) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1362151) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1362150) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 580608) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 580610) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1526694) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1661457) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691832) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691833) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691834) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691835) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691836) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691837) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691838) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691839) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Sokol - Сокол 308; Moscow TEMP Radio (ID = 1691840) Radio — Moscow TEMP Radio Sokol - Сокол 308 (1)

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

Technische Daten

Anzahl Transistoren
10

Halbleiter
ГТ313 ГТ322 ГТ322 ГТ322 ГТ322 КТ315 КТ315 МП41 ГТ404 ГТ402

Hauptprinzip
Superhet allgemein

Anzahl Kreise
6 Kreis(e) AM 11 Kreis(e) FM

Wellenbereiche
Mittelwelle, Kurzwelle und UKW (FM).

Betriebsart / Volt
Batterien / Niedervolt Stromversorgung (power jack) / 6 x 1,5; 9 Volt

Lautsprecher
Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 7.5 cm = 3 inch

Material
Plastikgehäuse (nicht Bakelit), Thermoplast

von Radiomuseum.org
Modell: Sokol - Сокол 308 [OIRT, 10 transistors] - Moscow TEMP Radio Works/Plant

Form
Reisegerät > 20 cm (netzunabhängig betreibbar)

Abmessungen (BHT)
255 x 185 x 75 mm / 10 x 7.3 x 3 inch

Bemerkung
Sokol 308 mit OIRT FM-Band 65,8-73 MHz, hergestellt im "TEMP Radio Works" in Moskau. Verkauft wurde es im Export über das Außenhandelsunternehmen "Maschprintorg". Es kann auch mit Netzteil, welches sekundär 9 Volt Gleichspannung liefert, betrieben werden.
Es hat Anschlüsse für Ohrhörer und Antenne / Erde sowie AFC und Klangtaste, Kurzwellenlupe. 2 integrierte Schaltkreise.
Kurzwellenempfang über Ferritantenne, nur UKW-Empfang über Teleskopantenne.

Siehe auch Sokol 308 mit CCIR FM-Band 87,5-104 MHz.

Ausserdem existiert ein Modell Sokol 308 mit 11 Transistoren und OIRT FM-Band. Abweichend ausgeführt sind z.B. die gedruckte Schaltung und die Lage vom Anschluss der Telekopantenne.

Nettogewicht
1.180 kg / 2 lb 9.6 oz (2.599 lb)

Literatur/Schema (1)
-- Original-techn. papers.

Autor
Modellseite von Wolfgang Lill angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

Weitere Modelle
Hier finden Sie 33 Modelle, davon 30 mit Bildern und 23 mit Schaltbildern.
