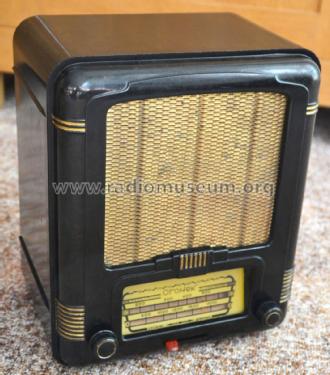

Ogonёk - Огонёк - Ogoniok

• Paese
• Unione Sovietica

• Produttore / Marca
• Moscow Krasny Oktyabr Works

• Anno
• 1953

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 77483

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 6А7 6Б8С 6Ж8 6П6С 6Ц5С

• Principio generale
• Supereterodina (in generale)

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e onde lunghe (OL).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 127/220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 1 W (qualità ignota)

• Materiali
• Bachelite

• Radiomuseum.org
• Modello: Ogonёk - Огонёк - Ogoniok - Moscow Krasny Oktyabr Works

• Forma
• Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).

• Dimensioni (LxAxP)
• 225 x 270 x 160 mm / 8.9 x 10.6 x 6.3 inch

• Annotazioni
• Band swich is down scale, move left-right horizontaly. Possible two variants sound tone. Tone control swich combinet with tune knob, moving knob "push-pull", change sound tone.

• Peso netto
• 5.5 kg / 12 lb 1.8 oz (12.115 lb)

• Bibliografia
• E.A.Levitin, Spravocnik po radiovesciatelnym prijomnikam, Moscow 1960

• Autore
• Modello inviato da Zenonas Langaitis. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 8 modelli, di cui 8 con immagini e 6 con schemi.
