16F1H Ch= TS-89 HS-234

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1951 ?
  • Categoria
  • Ricevitore TV e radio (ev. con magnetofono, giradischi, registratore a cassette ecc.)
  • Radiomuseum.org ID
  • 209728

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 29
  • Principio generale
  • Supereterodina con stadio RF
  • Gamme d'onda
  • Gamme d'onda nelle note.
  • Particolarità
  • Cambiadischi
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt
  • Altoparlante
  • AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: 16F1H Ch= TS-89 HS-234 - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Console di qualsiasi tipo
  • Annotazioni

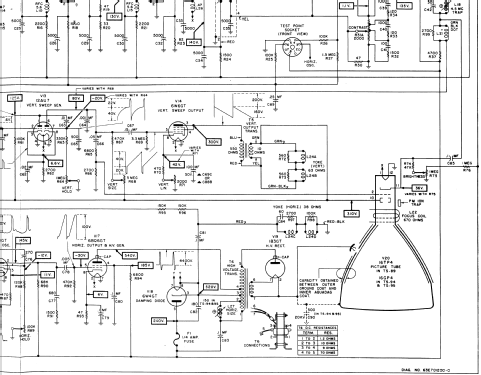

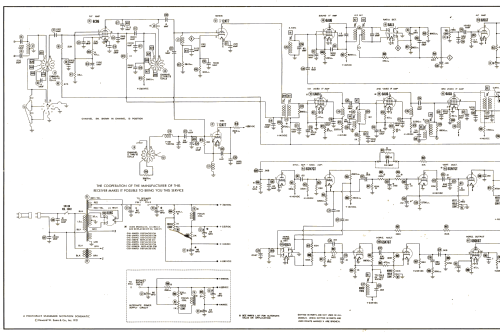

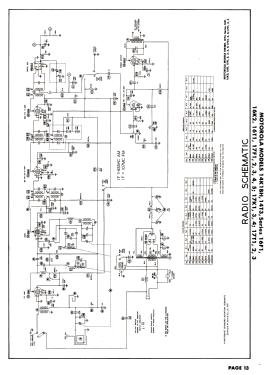

  • Model 16F1H is a combination Radio/Phono/TV console and consists of an AM/FM Radio (using chassis HS-234), Record Changer RC-36A and a 16" b/w TV with US standard VHF Tuner channels 2 thru 13 (using Chassis TS-89). This wooden console is Red-Brown Mahogany and has both a 10 inch speaker and a 5 inch speaker. Radio has built-in AM loop antenna and FM antenna built into the power cord. Radio chassis uses 8 tubes and a selenium rectifier. The Radio is a Superhet with an RF stage with IF of 456/10700 kHz.

  • Fonte dei dati
  • - - Manufacturers Literature
  • Autore
  • Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
