17T5E Ch= TS-314A
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1952 ?
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 355531

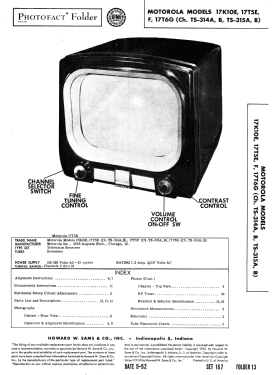

Picture from service manual.

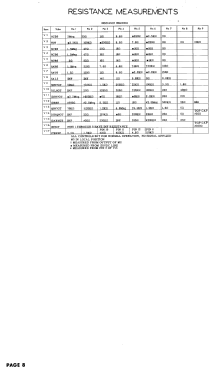

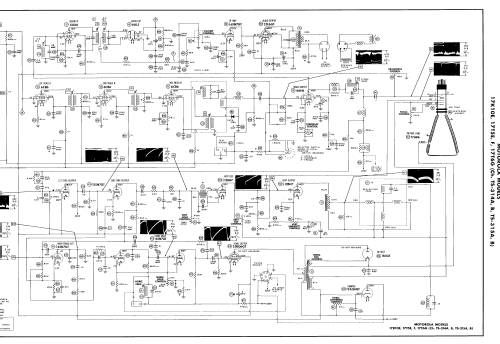

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 17
- Valvole
- 6CB6 6U8 6CB6 6CB6 6CB6 6AH6 6AU6 6AL5 6SN7GT 25L6GT 12SN7GT 12BH7 6SN7GT 25BQ6GT 12AX4GT 1B3GT 17HP4
- Conflitto di datazione
- L'anno di produzione indicato per il modello non è coerente con l'anno di produzione delle valvole [ 6U8 (1953)]
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- Gamme d'onda nelle note.
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60Hz, 117V=110-120 Volt
- Altoparlante
- AP elettrodinamico (bobina mobile e bobina di eccitazione/di campo) / Ø 6 inch = 15.2 cm
- Materiali
- Plastica (non bachelite o catalina)
- Radiomuseum.org
- Modello: 17T5E Ch= TS-314A - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Annotazioni
-
Motorola model 17T5E is a 17” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis TS-314A, VHF tuner 1X711303 and picture tube 17HP4.
