23K29M Ch= RTS-568

• Pays
• Etats-Unis

• Fabricant / Marque
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Année
• 1960

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 237510

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 18

• Lampes / Tubes
• 6ES8 6EU8 3BZ6 3BZ6 6EW6 6GK6 3BZ6 6DT6 6BQ5 3BU8 6CG7 6CG7 6DQ6 6AF3 6AQ5 3A3 5U4GB 23TP4

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 cycles, 120 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 23K29M Ch= RTS-568 - Motorola Inc. ex Galvin Mfg.Co

• Forme
• Console de forme générique

• Remarques

• The Motorola 23K29M is a 23" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis RTS-568, VHF tuner ROPPT-130 and picture tube 23TP4. Console model with Mahogany wooden masonite cabinet. Has dual Selenium Rectifier and Qty(1) germanium diode video detector. Has Qty(1) elliptical PM 6" x 9" speaker.

• Source

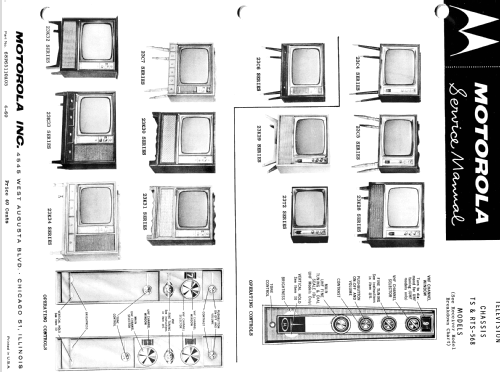

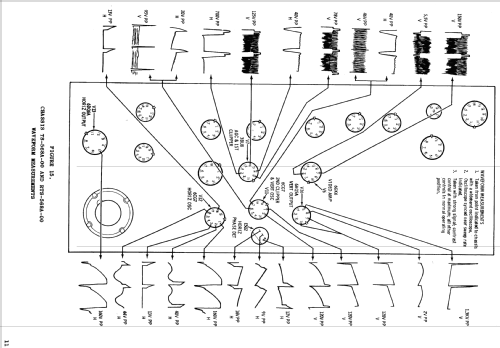

• - - Manufacturers Literature

• Schémathèque (2)

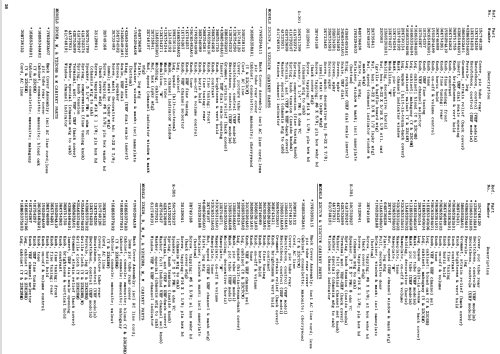

• - - Manufacturers Literature (Motorola Datasheet 68P65110A05)

• Auteur
• Modèle crée par John Kusching. Voir les propositions de modification pour les contributeurs supplémentaires.
