52L1A Ch= HS-357
Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Produttore / Marca
- Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)
- Anno
- 1953 ?
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 88422

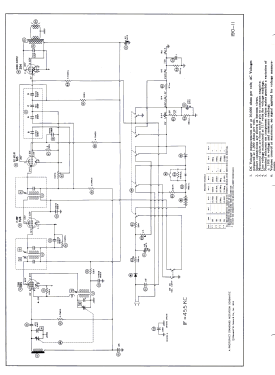

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 4
- Numero di transistor
- Semiconduttori
- Selenium-Rectifier
- Principio generale
- Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
- N. di circuiti accordati
- 6 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Solo onde medie (OM).
- Tensioni di funzionamento
- Rete / Batterie (ogni tipo) / AC/DC 117 V / 2 x 1.5 (3V in series) & 67.5 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile)
- Radiomuseum.org

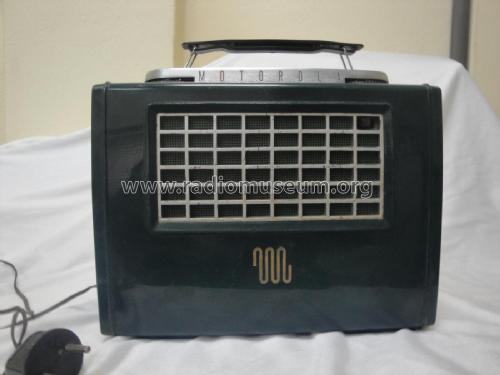

- Modello: 52L1A Ch= HS-357 - Motorola Inc. ex Galvin Mfg.Co
- Forma
- Apparecchio portatile > 20 cm (senza la necessità di una rete)
- Annotazioni
-

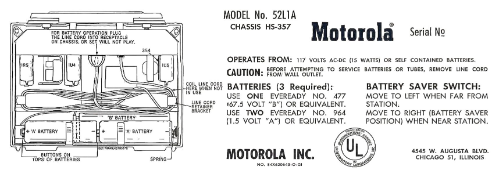

There are six models in this series. The later "A" models added a "B" Battery Saver slide switch, located in the upper right corner of the speaker grill. The two slide switch positions are: left (DISTANCE-HI), and right (LOCAL-LO). The DISTANCE-HI position increased the "B" battery drain and improved reception for long distance broadcasts. The original model "B" battery drain was fixed at the later "A" model DISTANCE-HI drain level.
Model Chassis Color Battery Saver Switch 52L1 HS-327 Green NO 52L2 HS-327 Maroon NO 52L3 HS-327 Gray NO 52L1A HS-357 Green YES 52L2A HS-357 Maroon YES 52L3A HS-357 Gray YES
- Letteratura / Schemi (1)

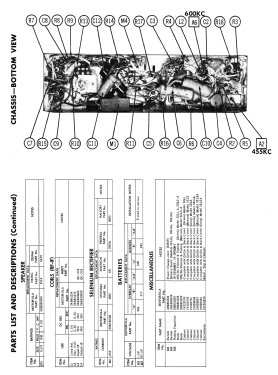

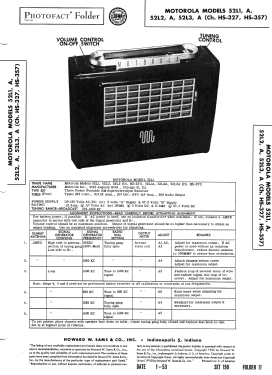

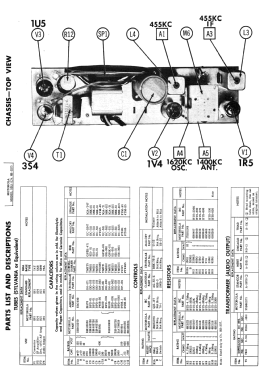

- Beitman Radio Diagrams, Vol. 13, 1953
- Autore
- Modello inviato da Walter Wiesmüller † May 2012. Utilizzare "Proponi modifica" per inviare ulteriori dati.
