• País
• Estados Unidos

• Fabricante / Marca
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Año
• 1957 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 84376

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 4

• Válvulas
• 1R5 1U4 1DN5 3V4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 6 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red / Baterías o pilas / (7.5; 90); AC/DC 117 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org

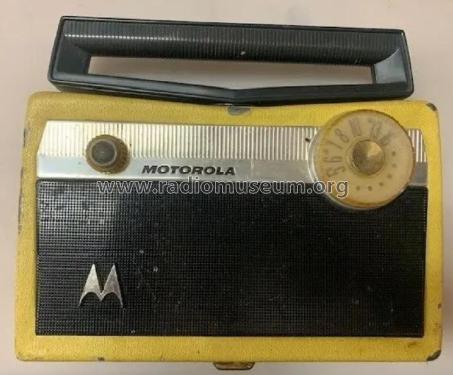

• Modelo: 5P32Y Ch= HS-559 - Motorola Inc. ex Galvin Mfg.Co

• Forma
• Portátil > 20 cm (sin la necesidad de una red)

• Anotaciones

• Color= Yello leatherette. See here about Tinkertoy technique. The Beitman R-18 shows the following models with this chassis HS-559: 5P31A, 5P32C, 5P32E, 5P32R and 5P32Y but also 5P33EW, 5P33VW and 5P33W for chassis HS-561. See also 66L1 and 66L2 with Tinkertoy technique.

• Referencia esquema
• Beitman Radio Diagrams Vol. 18, 1958

• Mencionado en
• Collector's Guide to Antique Radios (6th edition)

• Documentación / Esquemas (1)
• Photofact Folder, Howard W. SAMS (Set 363 Folder 14 Dated 7-57)

• Autor
• Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 4596 modelos, 2962 con imágenes y 4095 con esquemas.
