68L11 Ch= HS-119

• Land
• USA

• Hersteller / Marke
• Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

• Jahr
• 1948/1949

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 49169

• Bilder

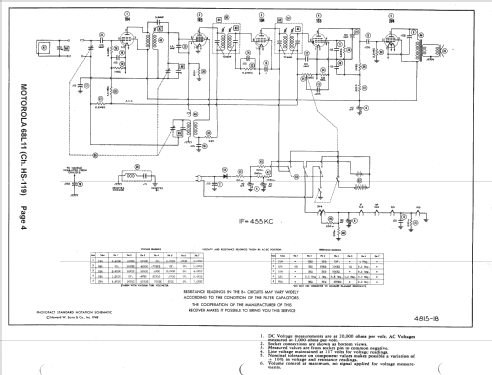

• Schaltpläne

Previous Next

Previous Next

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 1U4 1R5 1U4 1S5 3V4

• Hauptprinzip
• Super mit HF-Vorstufe; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 7 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Netz- / Batteriespeisung / AC/DC 117 / 90 & 9 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 5 inch = 12.7 cm

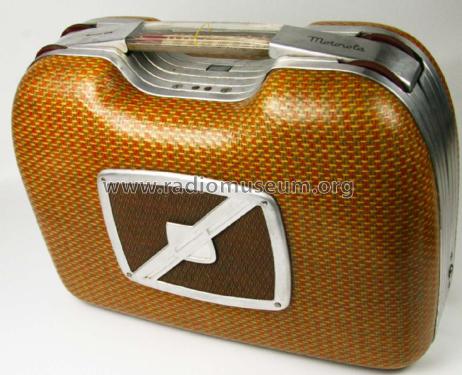

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: 68L11 Ch= HS-119 - Motorola Inc. ex Galvin Mfg.Co

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 13.25 x 9.75 x 5.5 inch / 337 x 248 x 140 mm

• Bemerkung

• Selenium Rectifier. Plastic plaid tenite case.

• Nettogewicht
• 14 lb 0 oz (14 lb) / 6.356 kg

• Originalpreis
• 49.95 $

• Datenherkunft extern
• Ernst Erb

• Datenherkunft
• Collector's Guide to Antique Radios 4. Edition

• Schaltungsnachweis
• Rider's Perpetual, Volume 18 = 1949 and before

• Literaturnachweis
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Literatur/Schema (1)
• Beitman Radio Diagrams, Vol. 09, 1949

• Literatur/Schema (3)
• Motorola Folder D1237 for 1949.
