TP81B Ch= HS-6204

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1965 ?
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 284366

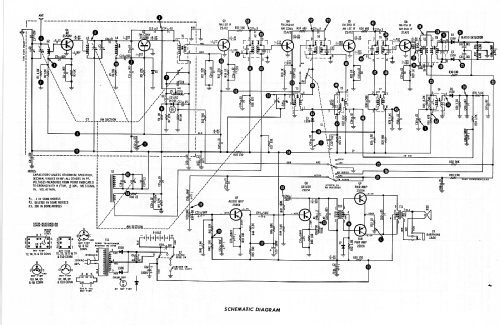

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di transistor
  • 10
  • Principio generale
  • Supereterodina (in generale); ZF/IF 455/10700 kHz
  • N. di circuiti accordati
  • 5 Circuiti Mod. Amp. (AM)     12 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM) e MF (FM).
  • Tensioni di funzionamento
  • Rete / Batterie (ogni tipo) / AC 110-120 / 6 x 1.5 Volt
  • Altoparlante
  • AP magnetodinamico (magnete permanente e bobina mobile) / Ø 4 inch = 10.2 cm
  • Materiali
  • Pelle / stoffa / plastica ma con altro materiale sottostante
  • Radiomuseum.org
  • Modello: TP81B Ch= HS-6204 - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Apparecchio portatile > 20 cm (senza la necessità di una rete)
  • Annotazioni

  • Portable FM-AM radio using either internal batteries or external line source.  Also includes earphone jack.

    Tuning Range:
    FM:  88 - 108 MHz (IF = 10.7 MHz)
    AM:  535 - 1620 KHz (IF = 455 KHz)

  • Letteratura / Schemi (1)
  • Motorola Service Manual 68P63010A01 dated 7/65
  • Autore
  • Modello inviato da David Erali. Utilizzare "Proponi modifica" per inviare ulteriori dati.
