XP68B Ch= HS-6202

Motorola Inc. (ex Galvin Mfg.Co. Chicago); Schaumburg (IL)

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1965 ?
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 93982

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 8
  • Semiconductores
  • Principio principal
  • Superheterodino con paso previo de RF; ZF/IF 455 kHz; 2 Etapas de AF
  • Número de circuitos sintonía
  • 8 Circuíto(s) AM
  • Gama de ondas
  • OM (onda media) solamente
  • Tensión de funcionamiento
  • Pilas + jack (etc.) para alimentación externa. / Either batteries: "D" 4 x 1.5V or DC: 6.0 Volt
  • Altavoz
  • Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm
  • Material
  • Plástico moderno (Nunca bakelita o catalina)
  • de Radiomuseum.org
  • Modelo: XP68B Ch= HS-6202 - Motorola Inc. ex Galvin Mfg.Co
  • Forma
  • Portátil > 20 cm (sin la necesidad de una red)
  • Anotaciones

  • The Motorola XP68B is a portable 8 transistor AM band receiver. The AM band frequency tuning range is 540 to1620kHz.  Operates from either Qty(4) "D" 1.5V batteries or power jack for use with external 6VDC supply (Motorola part number PS-60). Has internal ferrite rod antenna, push-pull audio output stage and earphone jack that disconnects the speaker for private listening.

  • Documentación / Esquemas (1)

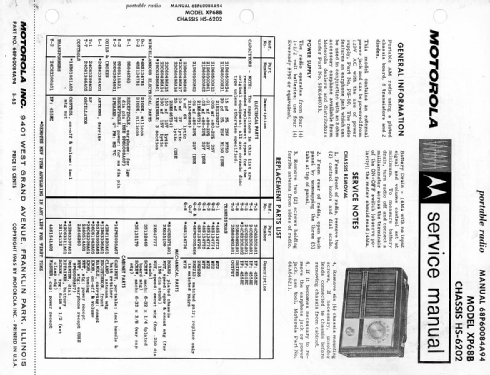

  • - - Manufacturers Literature (Motorola Service Manual 68P60084A94 dated 5/65)
  • Autor
  • Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
