Universal-Mischverstärker V920
Musikelectronic Geithain, VEB; - Musikelektronik Geithain, PGH; (Ostd.)
- Country
- Germany
- Manufacturer / Brand
- Musikelectronic Geithain, VEB; - Musikelektronik Geithain, PGH; (Ostd.)
- Year
- 1976
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 92126
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 50 W (unknown quality)
- Material
- Metal case
- from Radiomuseum.org
- Model: Universal-Mischverstärker V920 - Musikelectronic Geithain, VEB;
- Dimensions (WHD)
- 543 x 155 x 360 mm / 21.4 x 6.1 x 14.2 inch
- Notes
-
Mischverstärker der Tonstudiotechnik in 100-Volt-Technik mit Überlastsicherung.
Nutzbar sind zwei Mikrofon- und zwei Universal-Eingänge.

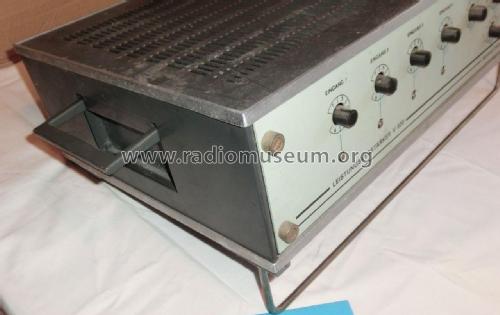

Je Eingang stehen frontseitig ein Pegelsteller nebst Voreinsteller zur Verfügung,

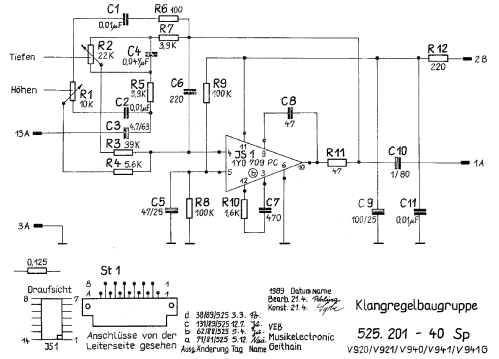

ein Gesamt-Pegelsteller sowie Höhen- und Tiefen-Entzerrung.
Eine LED-Aussteuerungsanzeige (-12 dB ... +2 dB) dient der Pegelkontrolle.

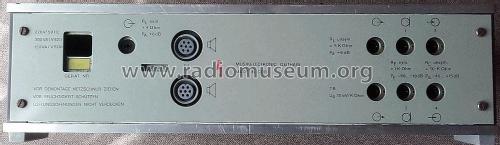

Rückseitig befinden sich der Netzanschluss und die Ein-/Ausgangsbuchsen.
Aufbau mit SI-Transistoren und ICs, EGS-Kastengehäuse A .
Eingänge 1 und 2: 0,75 ... 250 mV, >1 kΩ, symmetrisch erdfrei (Eingangstransformator)
Eingänge 3 und 4: 5 mV ... 4,4 V, > 50 kΩ, unsymmetrisch
Tonband-Ausgang: ca. 10 mV
Steuerausgang: 1,55 V, > 5 kΩ, unsymmetrisch
Monitorausgang: +6 dB, Z= 4 Ω (Monitorlautsprecher oder Leitungsausgang)
Leistungsausgang: 100 V an 200 Ω / 50 V an 50 Ω / 25 V an 12-16 Ω, symm. erdfrei
Frequenzgang: 40 Hz ... 16 kHz (+1 dB, - 2 dB)
Klirrfaktor: < 1% (1 kHz)
Fremdspannungsabstand: > 60 dB (Mikrofoneingänge)
- Net weight (2.2 lb = 1 kg)
- 16.5 kg / 36 lb 5.5 oz (36.344 lb)
- Mentioned in
- -- Original prospect or advert
- Author
- Model page created by Berthold Grenz. See "Data change" for further contributors.
