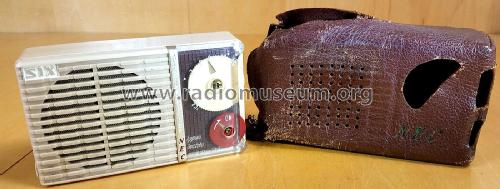

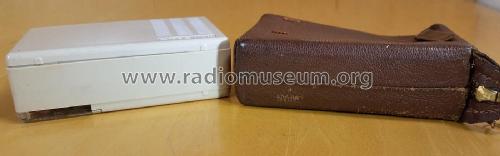

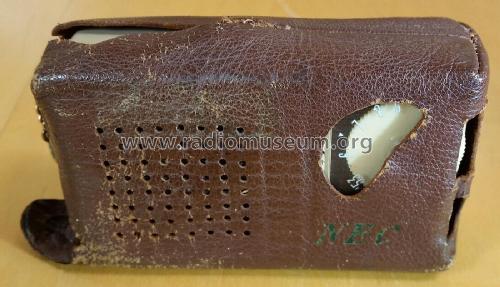

Six All Transistor NT-61

• Pays
• Japon

• Fabricant / Marque
• NEC Corporation, Nippon Electric Co. Ltd. (Nippon Denki); Tokyo

• Année
• 1959 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 103931

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 6

• Semi-conducteurs
• ST-172 ST-162 ST-162 ST-302 ST-302 ST-302

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Circuits accordés
• 5 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Piles sèches / 9 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 2.25 inch = 5.7 cm

• Puissance de sortie
• 0.07 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Six All Transistor NT-61 - NEC Corporation, Nippon

• Forme
• Portable, appareil de poche. Taille < 20cm

• Dimensions (LHP)
• 106 x 63 x 34 mm / 4.2 x 2.5 x 1.3 inch

• Remarques
• Battery operated transistorized portable AM receiver.

• Poids net
• 0.260 kg / 0 lb 9.2 oz (0.573 lb)

• Schémathèque (1)
• Photofact Folder, Howard W. SAMS (Set 497 folder 13 date 9-60)

• Auteur
• Modèle crée par d'un membre de A. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 179 modèles d'appareils, 145 avec des images et 17 avec des schémas.
