Diplomat 58 Ch= 5791X
Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Paese
- Germania
- Produttore / Marca
- Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Anno
- 1957/1958
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 99693

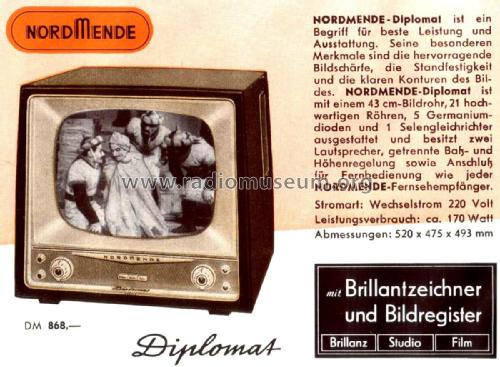

Q: Nordmende, Produkt-Katalog '57
Q: Nordmende, Produkt-Katalog '57
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 21
- Valvole
- PCC88 PCF82 EF80 EF80 EF80 EF80 ECC82 EF80 PL83 EF80 EF80 PABC80 PL84 ECL80 ECC82 PCL82 ECH81 PL36 PY81 or PY83 DY86 AW43-80
- Principio generale
- Supereterodina (in generale); ZF/IF 38900 kHz
- Gamme d'onda
- Gamme d'onda nelle note.
- Particolarità
- Telecomando (con o senza filo)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 220 Volt
- Altoparlante
- 2 altoparlanti
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: Diplomat 58 Ch= 5791X - Nordmende, Norddeutsche Mende-
- Forma
- Soprammobile basso, con andamento orizzontale (grosse dimensioni).
- Dimensioni (LxAxP)
- 530 x 480 x 500 mm / 20.9 x 18.9 x 19.7 inch
- Peso netto
- 28 kg / 61 lb 10.8 oz (61.674 lb)
- Prezzo nel primo anno
- 868.00 DM
- Fonte dei dati
- HdB d.Rdf-& Ferns-GrH 1957/58
- Bibliografia
- -- Original-techn. papers.
- Letteratura / Schemi (1)
- Funk-Technik (FT) (6/1957, S. 168, 169 / Schaltungstechnik im Diplomat 58)
- Autore
- Modello inviato da Bernd P. Kieck. Utilizzare "Proponi modifica" per inviare ulteriori dati.
- Altri modelli
-
In questo link sono elencati 1751 modelli, di cui 1642 con immagini e 1268 con schemi.
Elenco delle radio e altri apparecchi della Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Collezioni
Il modello Diplomat 58 fa parte delle collezioni dei seguenti membri.
Discussioni nel forum su questo modello: Nordmende,: Diplomat 58 Ch= 5791X
Argomenti: 2 | Articoli: 5
Hallo, ich bin drauf und dran bald mein Diplomat 58 zu restaurieren. Aber nur die alten braunen Wima Kondensatoren möchte ich tauschen. Hat jemand schonmal dieses Gerät restauriert und kann mir vieleicht Bilder senden? Außerdem sind indem Gerät folgende Kondensatoren die ich im Internet nicht finde:
0,18uF/125V
0,027uF/400V
1200pF/400V
0,25/250V
5000pF/250V
300pF/1000V
0,025/1000V
Hat jemand eine Idee wo man diese Kondensatore kaufen kann (ausser Ebay) ??
Vielen Dank und freundliche Grüße Tim Kruck
Tim Kruck, 19.Dec.13
Hallo, wer kann mir genau beschreiben wo für die vier kleinen Knöpfe vorne zuständig sind?

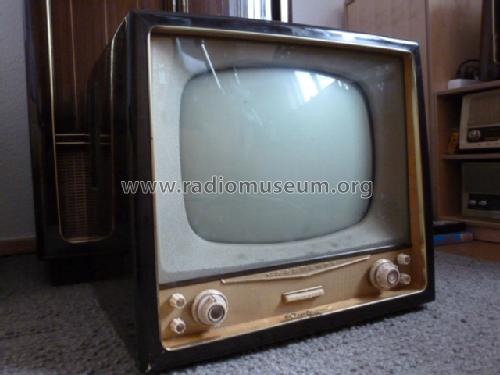

Ist in dem Fernseher eine Antenne eingebaut? Auf dem 2.Bild sieht man eindeutig das ein Antennenkabel oben eingebaut ist, oder? Ich bedanke mich für jede Antwort!
Allegati
- Kommt hier eine Antenne dran?????? (146 KB)
- Ist da eine Antenne? (146 KB)
Tim Kruck, 24.Feb.13
