Oszilloskop FO959

• País
• Alemania

• Fabricante / Marca
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Año
• 1955 ?

• Categoría
• Aparato de medida y servicio (Equipo de laboratorio).

• Radiomuseum.org ID
• 79036

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 10

• Válvulas
• ECC81 EF42 EL41 EL41 ECC81 EF42 EZ80 EZ80 EY51 DG7-12C

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110; 125; 220; 235 Volt

• Altavoz
• - - No hay salida de sonido.

• Material
• Metálico

• de Radiomuseum.org
• Modelo: Oszilloskop FO959 - Nordmende, Norddeutsche Mende-

• Forma
• Sobremesa de cualquier forma, detalles no conocidos.

• Ancho, altura, profundidad
• 200 x 270 x 400 mm / 7.9 x 10.6 x 15.7 inch

• Anotaciones

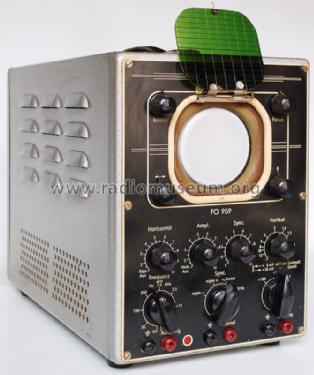

• 7-cm-Oszilloskopröhre, Schirmfarbe grün.
  Y-Bandbreite:
  10 Hz...250 kHz ±3 dB @ 5 mV_eff/cm Bildhöhe (schmal)
  10 Hz...2,5 MHz ±3 dB @ 25 mV_eff/cm Bildhöhe (breit)
  Eingangsimpedanz 1 MΩ|15 pF, max. Eingangsspannung 12,5 V_eff.
  Kippgerät:
  10 Hz...100 kHz, ca. 250 V_ss, 1:3 regelbar.
  Intern oder extern synchronisierbar.
  Leistungsaufnahme ca. 95 W.

  Zubehör:

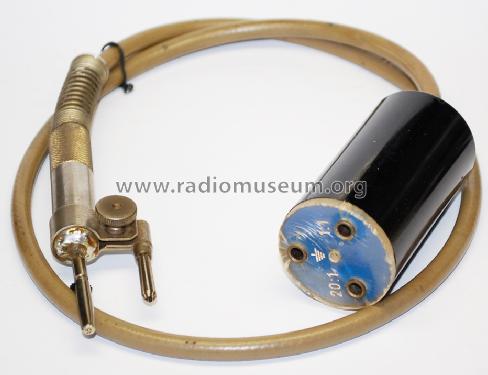

  Tastkopf mit Kabel und Tastspitze (Anschlusskabel, Typ 959//70)

• Peso neto
• 13.6 kg / 29 lb 15.3 oz (29.956 lb)

• Precio durante el primer año
• 690.00 DM

• Procedencia de los datos
• -- Original-techn. papers.

• Autor
• Modelo creado por Henning Oelkers. Ver en "Modificar Ficha" los participantes posteriores.
