Globetrotter I01 Ch= 7/601

• Paese
• Germania

• Produttore / Marca
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Anno
• 1966–1968

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 7689

• Immagini
• Schemi

Previous Next

Previous Next

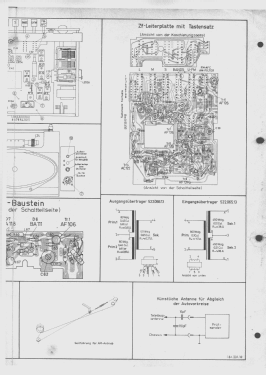

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 14

• Semiconduttori
• AF106 AF106 AF106 AF125 AF125 AF126 AF126 AF126 AF137a AC163 AC162 AC162 AC117 AC117

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     13 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), piú di 2 gamme di onde corte (> 2 x OC) e MF (FM).

• Tensioni di funzionamento
• Batterie a secco / 5 × 1,5 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 2.5 W (qualità ignota)

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org
• Modello: Globetrotter I01 Ch= 7/601 - Nordmende, Norddeutsche Mende-

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 310 x 209 x 105 mm / 12.2 x 8.2 x 4.1 inch

• Annotazioni

• Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie möglich.
  Netzbetrieb mit zusätzlichem Netzteil möglich.

• Peso netto
• 3.8 kg / 8 lb 5.9 oz (8.37 lb)

• Prezzo nel primo anno
• 460.00 DM

• Fonte dei dati
• Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb

• Bibliografia
• Handbuch VDRG 1967/1968

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Altri modelli

• In questo link sono elencati 1760 modelli, di cui 1648 con immagini e 1280 con schemi.
  Elenco delle radio e altri apparecchi della Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
