• Paese
• Germania

• Produttore / Marca
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Anno
• 1967/1968

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 110723

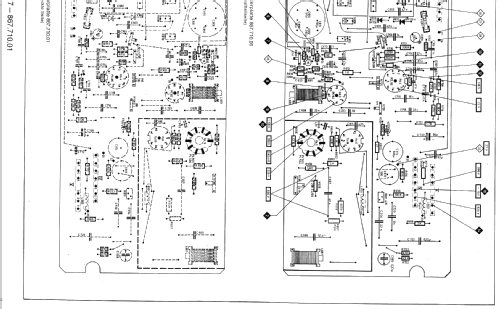

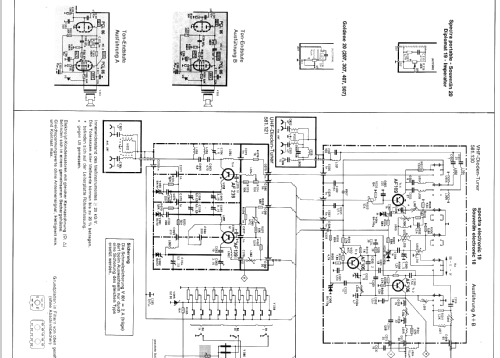

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 7

• Valvole
• PCL85 PC92 PL500 PY88 DY86 PCL86 A59-12W/2

• Numero di transistor
• 15

• Semiconduttori
• AF109 AF106 AF106 AF239 AF139 AF121 AF200 AF201 AF202 BFY37 AF190 AC125 2N3702 AC130 BFY43 BA110 BA141 BY112 BY116 ZL15

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Goldene 20 969.226.A - Nordmende, Norddeutsche Mende-

• Forma
• Soprammobile con pulsantiera/tastiera.

• Dimensioni (LxAxP)
• 700 x 490 x 390 mm / 27.6 x 19.3 x 15.4 inch

• Annotazioni

• "Goldene 20" Serie 20 Jahre Nordmende.

• Peso netto
• 29 kg / 63 lb 14 oz (63.877 lb)

• Fonte dei dati
• Handbuch VDRG 1967/1968

• Bibliografia
• -- Original-techn. papers.

• Autore
• Modello inviato da Georg Richter. Utilizzare "Proponi modifica" per inviare ulteriori dati.
