Isabella-Stereo Ch= 2/633 Nussbaum

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1960–1962
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 23608

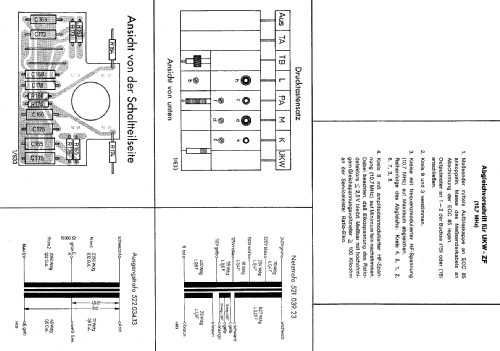

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 11
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 10 AM circuit(s)     13 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 17 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Isabella-Stereo Ch= 2/633 [Nussbaum] - Nordmende, Norddeutsche Mende-
  • Shape
  • Console, Lowboy (legs < 50 %).
  • Dimensions (WHD)
  • 1430 x 830 x 410 mm / 56.3 x 32.7 x 16.1 inch
  • Notes

  • Rundfunk-Chassis = 2/633;
    Phono-Chassis = Dual 1008

    In der Nordmende Isabella war der Plattenwechsler Dual 1008 verbaut. Nennenswert ist noch, daß dieses Chassis den Plattendurchmesser selbst feststellte (30 / 25 / 17 cm) und über 4 Geschwindigkeiten verfügte (16 2/3, 33 1/3, 45, 78 U/min).

    Frühe Geräte wurden auch mit dem Plattenwechsler Dual 1004S ausgestattet.

  • Net weight (2.2 lb = 1 kg)
  • 68 kg / 149 lb 12.5 oz (149.78 lb)
  • Price in first year of sale
  • 998.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • -- Original-techn. papers.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Nordmende,: Isabella-Stereo Ch= 2/633

Threads: 2 | Posts: 3

Eine Ergänzung zum Forumsbeitrag:

Das Chassis ist nach unten hinten herauszunehmen. Nachdem die vier Schrauben gelöst sind passiert jedoch nichts. Nordmende hat rechts und links eine "Absturzsicherung" in Form von 2 genagelten Leisten eingebaut Nach dem Lösen der Schrauben also Kabel abnehmen, Chassis festhalten bzw. leicht nach oben drücken und die Leisten mit einem breiten Schlitzschraubenderher heraushebeln.

Dann lässt sich das Chassis herausziehen, dabei auf die Ferritantenne achten, deren Haltegummis können völlig zerbröselt sein und die Antennen fällt dann herunter beim Ausbau.

Umgekehrt erleichtern die Leisten den Einbau wesentlich, da man das schwere Chassis nicht beim Verschrauben festhalten muss.

Mit besten Grüßen

Florian Henkel



Florian Henkel, 21.Mar.22

Weitere Posts (1) zu diesem Thema.

Sehr geehrter Kollege,

Ich bin der Eigentümer des Models Isabella Nordmende 2/633. Weil das radio brummt sehr stark, ich muss die Elkos wechseln und dazu das Chassis abbauen.

Das Radio ist von oben herauszunehmen und das Gehäuse ist verleimt. Dazu möchte ich nun wissen, wie ich das tun kann, wenn ich die 4 Haltungschrauben gelöst habe, ohne dass ein Schaden entsteht.

Vielen Dank

Eric Niel

eniel[A*T]wanadoo.fr

Eric Niel, 06.Jan.18

Weitere Posts (2) zu diesem Thema.
