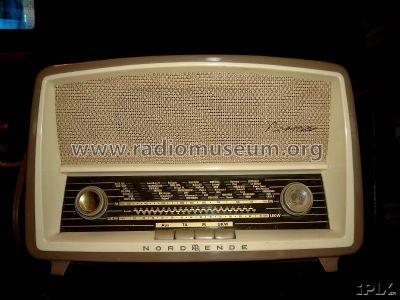

Norma 59 Ch= 59/610 MU

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1958/1959
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 21722

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 5
  • Numero di transistor
  • Principio generale
  • Supereterodina (in generale); ZF/IF 460/10700 kHz
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM) e MF (FM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 220 Volt
  • Altoparlante
  • AP magnetodinamico ellittico (magnete permanente e bobina mobile).
  • Potenza d'uscita
  • 3 W (qualità ignota)
  • Materiali
  • Plastica (non bachelite o catalina)
  • Radiomuseum.org
  • Modello: Norma 59 Ch= 59/610 [MU] - Nordmende, Norddeutsche Mende-
  • Forma
  • Soprammobile con pulsantiera/tastiera.
  • Dimensioni (LxAxP)
  • 345 x 220 x 195 mm / 13.6 x 8.7 x 7.7 inch
  • Peso netto
  • 4.5 kg / 9 lb 14.6 oz (9.912 lb)
  • Prezzo nel primo anno
  • 175.00 DM
  • Fonte esterna dei dati
  • Erb
  • Bibliografia
  • -- Original-techn. papers.

 Collezioni | Musei | Letteratura

Collezioni

Il modello Norma 59 fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Nordmende,: Norma 59 Ch= 59/610

Argomenti: 3 | Articoli: 15

Auf meiner Werkbank habe ich gerade eine Nordmende Norma, die nach dem Austausch aller üblichen Kondensatoren außer leisem Brummen keinen Ton von sich gab, die Röhren sind schon geprüft und in Ordnung. Am Steuergitter der EL95 war beim Antippen ein deutlicher Netzbrumm vorhanden, also Endstufe in Ordnung. Der TA-Eingang war jedoch ohne Funktion, genauso wie die Empfangsbereiche. Spannungsmessung an der EABC80 - Anode ergab null Volt, also keine Funktion der NF-Vorstufe. Da die Spannungen an den anderen Röhren vorhanden waren, also auch kein Netzteil- oder Siebkettenproblem. Der Griff zum Schaltplan zeigte dann ein kleines Hybrid-Modul, auf diesem sind ganze drei Widerstände und drei Kondensatoren vergossen, auch der Anodenwiderstand der EABC80. Dieser war eindeutig unterbrochen. Da der Widerstand direkt von außen erreichbar ist (Pin 5 und 6 des Moduls, Richtung Tastatur gesehen), konnte ein Widerstand von 220k direkt hier angelötet werden, Funktion nun gegeben und Spannung an der Anode in Ordnung. Das Auslöten und Instandsetzen des Hybrid-Moduls war nicht notwendig. Laut Schaltplannotiz ist das schon das zweite Gerät mit diesem Problem - wahrscheinlich nicht das Letzte. Diesmal war wohl kein Kondensator die Ursache, den die drei auf dem Modul dürften von den Abmessungen her keramische Modelle sein, ein Kurzschluss konnte nicht festgestellt werden.

Michael Salzgeber

Michael Salzgeber, 01.Feb.19

Weitere Posts (1) zu diesem Thema.

Hallo!
Ich bin z. Z. dabei, mir ein Norma 59 zu restaurieren. Sieht schon super aus. Alles klappt auch; der Empfang ist ok - bis auf den Ton. Der ist dumpf. Irgendeiner der Kondensatoren scheint defekt (ausgetrocknet) zu sein. Nur wo finde ich den? Am Lautsprecherpoti? Kennt jemand das Problem? Danke für Eure Hilfe.
Viele Grüße
Uwe Schmitt

Uwe Schmitt, 22.Jul.06

Weitere Posts (9) zu diesem Thema.

Hallo,habe seit kurzer Zeit ein Radio Nordmende Norma 59 in meinem Besitz.Äußerlich ist das Gerät im guten Zustand, aber beim einschalten ertönt ein Brummen.Das Brummen bleibt die ganze Zeit über. Die Sendereinstellung ist eher bescheidenl,also man kann nur wenige Sender finden.Ich möchte das Gerät nun restaurieren.Wer kann helfen?Wer hat schon so ein Radio restauriert und kann mir mit Rat zu seite stehen?Ich weiß noch nicht so recht wo Ich anfangen soll.

Vielen Dank im Vorraus

A.Bragan

Antonio Bragan, 28.Sep.03

Weitere Posts (5) zu diesem Thema.
