- País
- Alemania
- Fabricante / Marca
- Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
- Año
- 1953/1954
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 19379
Funk-Technik 1953 / Heft 17
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 7
- Numero de transistores
- Semiconductores
- B250C90
- Principio principal
- Superheterodino en general; ZF/IF 468/10700 kHz
- Número de circuitos sintonía
- 8 Circuíto(s) AM 11 Circuíto(s) FM
- Gama de ondas
- OM, OL, OC y FM
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 110, 125, 150, 220, 240 Volt
- Altavoz
- 3 Altavoces
- Potencia de salida
- 5.7 W (max.)
- Material
- Madera
- de Radiomuseum.org

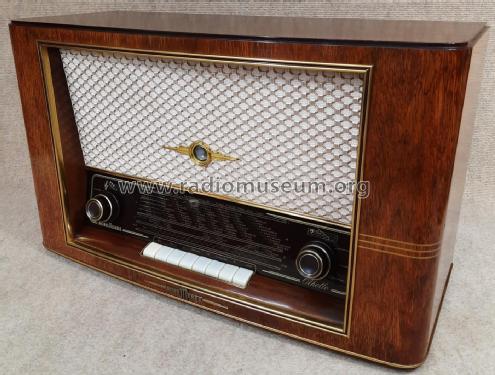

- Modelo: Othello Ch= 306 - Nordmende, Norddeutsche Mende-
- Forma
- Sobremesa de botonera.
- Ancho, altura, profundidad
- 640 x 385 x 275 mm / 25.2 x 15.2 x 10.8 inch
- Anotaciones
- MW-Ortssendertaste, drehbare Ferritantenne, Bandbreite schaltbar.
- Peso neto
- 12.3 kg / 27 lb 1.5 oz (27.093 lb)
- Precio durante el primer año
- 398.00 DM
- Ext. procedencia de los datos
- Erb
- Procedencia de los datos
- Kat.d.Rundf.GrossH.1953/54
- Mencionado en
- Funk-Technik (FT) (Nr.17/1953 Seite551)
- Documentación / Esquemas (1)
- -- Original-techn. papers. (ETL-Liste)
- Otros modelos
-
Donde encontrará 1746 modelos, 1639 con imágenes y 1263 con esquemas.
Ir al listado general de Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen
Colecciones
El modelo Othello es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Nordmende,: Othello Ch= 306
Hilos: 3 | Mensajes: 25
First off, I replaced every resistor that was out of tolerance. But the transformer got excessively hot after a moment so I turned off the power. I then proceeded to replace all of the remaining resistors, but the transformer continues to overheat. Does anyone have some suggestions as to what might be the problem here? I found none of the capacitors or electrolytics to be neither open nor shorted.
Thank you,
Bob Isaac
Bob Isaac, 30.Dec.11
For the life of me, I cannot find the pilot lamp specifications on the schematic for the Nordmende Othello 53. Does anyone know what this type if bulb is? All I know is that it is a scew base type of lamp.
I also have the same question for the SNR Excelsior 52. Can someone help?
Thank you
Bob
Bob Isaac, 05.May.10
