• Year
  • 1966 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 356748

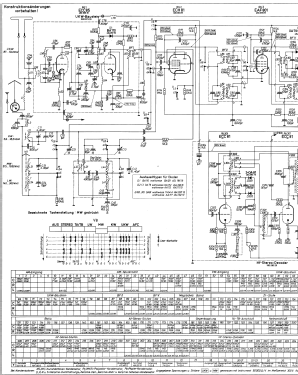

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 10 AM circuit(s)     6 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • from Radiomuseum.org
  • Model: Rundfunkchassis Ch= 7/675 S Stereo - Nordmende, Norddeutsche Mende-
  • Shape
  • Chassis only or for «building in»
  • Notes
  • Nordmende Rundfunkchassis 7/675 S, UKW-Stereo-Decoder eingebaut.
    Dioden: Je 1x pro Typ.

    2 Endstufen mit je 2,5 W Ausgangsleistung.

    Siehe auch Nordmende Modelle mit Chassis 7/675, die 2x ECLL800 als Gegentakt-Enstufen haben, z.B. Stereo-Steuergerät 3007.

    Der einzige Unterschied zum Chassis 6/675 ist die geringfügig aufwändigere Zuschaltung eines Hochtöners.


  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Karl Federschmidt. See "Data change" for further contributors.
