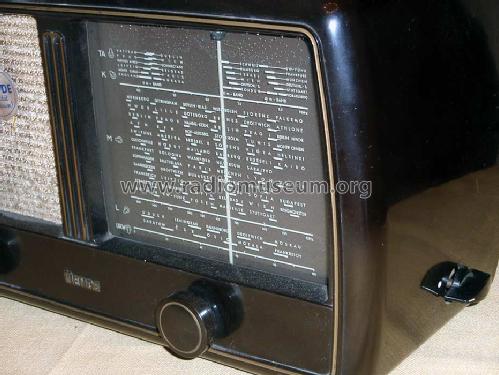

Super 198 WU

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1950/1951
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 7774

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 473 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 125, 150, 220, 240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Super 198 WU - Nordmende, Norddeutsche Mende-
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 440 x 255 x 186 mm / 17.3 x 10 x 7.3 inch
  • Notes
  • Der Nordmende Super 198WU - die Bezeichnung Bremen gehört zu Nordmende und ist keine Modellbezeichnung - ist das Modell Super 198W mit einem bereits fabrikmässig eingebauten UKW-Pendler E1 mit Vorstufe, bestückt mit einer ECF12.
    Auch der Super 198W kann nachträglich mit diesem UKW-Einsatz E1 ausgerüstet werden, denn der Umschalter ist vorhanden und die Skala für UKW zeigt schlicht eine Einteilung von 0 - 100.
    Die Betriebsspannungen für den Pendler werden dem Netzteil des Radios entnommen. Im Katalog 1950 fehlt die Spannungsangabe für 240 Volt, die aber im Gerät vorhanden ist.
    Der Wellenbereich beträgt 87-100 MHz. Die Störstrahlung beträgt weniger als 200 Mikrovolt.
  • Net weight (2.2 lb = 1 kg)
  • 6.5 kg / 14 lb 5.1 oz (14.317 lb)
  • Price in first year of sale
  • 198.00 DM
  • Circuit diagram reference
  • Lange-Nowisch
