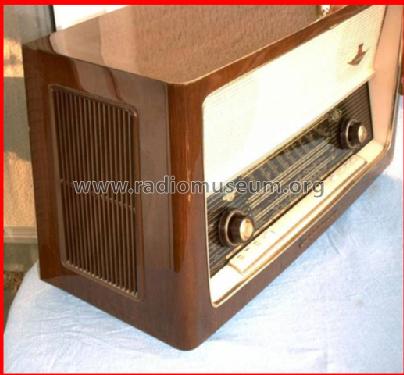

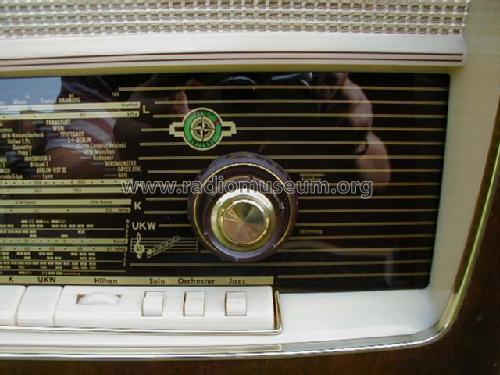

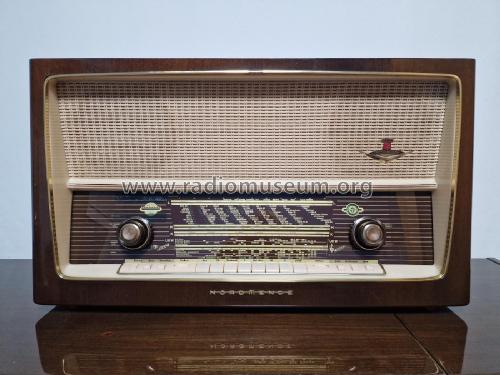

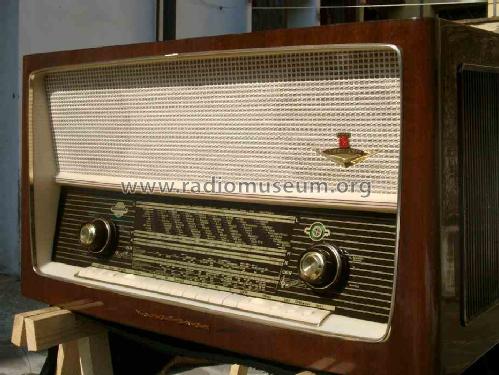

Tannhäuser-Stereo Z330 Ch= 2/633

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1960–1962
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 23822

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 11
  • Principio generale
  • Supereterodina (in generale); ZF/IF 460/10700 kHz
  • N. di circuiti accordati
  • 10 Circuiti Mod. Amp. (AM)     13 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 110; 125; 150; 220; 240 Volt
  • Altoparlante
  • 4 altoparlanti
  • Potenza d'uscita
  • 17 W (qualità ignota)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: Tannhäuser-Stereo Z330 Ch= 2/633 - Nordmende, Norddeutsche Mende-
  • Forma
  • Soprammobile con pulsantiera/tastiera.
  • Dimensioni (LxAxP)
  • 690 x 385 x 290 mm / 27.2 x 15.2 x 11.4 inch
  • Annotazioni

  • Bandbreite schaltbar; Ferritantenne drehbar; Stereo-NF-Verstärker mit 2 Endstufen je 8,5 W.

  • Peso netto
  • 16.8 kg / 37 lb 0.1 oz (37.004 lb)
  • Prezzo nel primo anno
  • 475.00 DM
  • Fonte esterna dei dati
  • Erb
  • Bibliografia
  • -- Original-techn. papers.

 Collezioni | Musei | Letteratura

Collezioni

Il modello Tannhäuser-Stereo fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Nordmende,: Tannhäuser-Stereo Z330 Ch= 2/633

Argomenti: 1 | Articoli: 9

Hello all
I am new here, so please forgive me if this the wrong place to post such a request.
I have just acquired one of these beauties - even though there is no model number on it, it seems to agree with the pictures and valve line-up.
The ferite rod and its coil had become detached from the bracket, and the coil only seems to have about twenty turns of wire on it - is this correct?  Doesn't seem like a long or medium wave coil!
The radio only picks up strong stations on M & L, and nothing on short, even with a few feet of wire for an aerial.  VHF (UKW) just gives noise.   I haven't really delved into it apart from trying a known good ECH81 and ECC85 - the screen voltage on the ECH81 seems a bit low at 75v, so I will try a new 47k.
In your opinions, do these sets suffer from capacitor failure yet?
I also need a couple of translations that have baffled me and babelfish :)
What is 'Drucker automat' - AFC?  I assume that TA is 'gram' and TB 'tape'?
Also, what are the little switches near the stereo sockets for?

Thanks
Mike

Mike Phelan, 23.Jan.05
