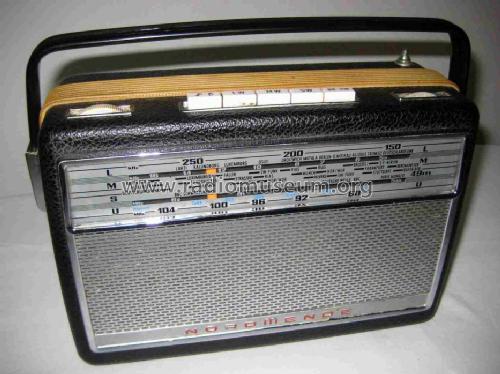

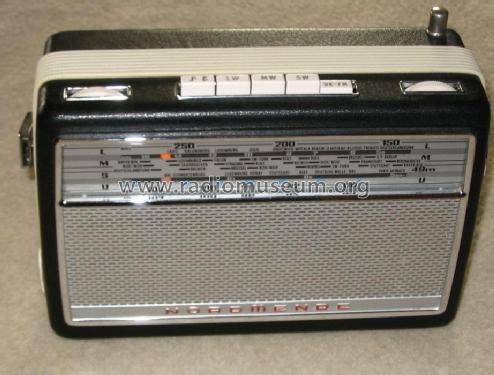

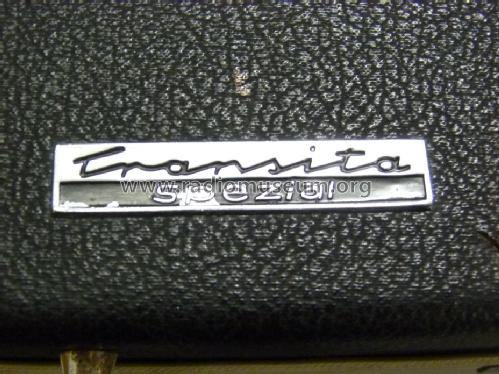

Transita-Spezial V31 Ch= 4/603-49m

• Paese
• Germania

• Produttore / Marca
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Anno
• 1964/1965

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 7710

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 9

• Semiconduttori
• AF106 OC615 AF105 AF105 AF105 AC162 AC162 AC152 AC152 AA112 AA112 AA112

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     11 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Batterie a secco / 2 × 4,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 10 cm = 3.9 inch

• Potenza d'uscita
• 1 W (qualità ignota)

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org
• Modello: Transita-Spezial V31 Ch= 4/603-49m - Nordmende, Norddeutsche Mende-

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 240 x 168 x 82 mm / 9.4 x 6.6 x 3.2 inch

• Annotazioni
• UKW: 87 - 104 MHz
  MW: 515 - 1650 kHz
  KW: 5,95 - 6,2 MHz
  LW: 145 - 260 kHz

  Anschlüsse für Kopfhörer bzw. Außenlautsprecher und Netzgerät

• Peso netto
• 2.1 kg / 4 lb 10 oz (4.626 lb)

• Prezzo nel primo anno
• 320.00 DM

• Fonte dei dati
• Handbuch VDRG 1964/1965 / Radiokatalog Band 1, Ernst Erb

• Letteratura / Schemi (1)
• -- Original-techn. papers.
