• Country
• Germany

• Manufacturer / Brand
• Strasser Spulen; Traunstein

• Year
• 1947 ??

• Category
• Kit (Parts plus instruction) or building instructions only

• Radiomuseum.org ID
• 164957

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes

• Main principle
• TRF with regeneration

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• No Power needed

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Various materials

• from Radiomuseum.org

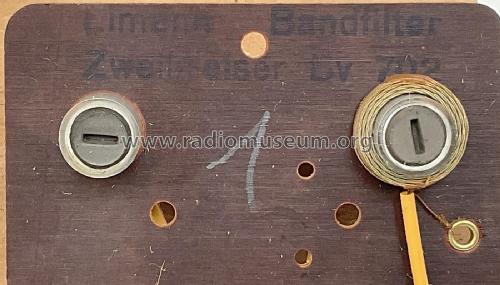

• Model: Limann Bandfilter Zweikreiser Bv 702 - Strasser Spulen; Traunstein

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 60 x 70 x 20 mm / 2.4 x 2.8 x 0.8 inch

• Notes

• Spulensatz aus zwei Bandfiltern nach Vorschlägen von Ing. O. Limann. Grundplatte aus Hartpapier, spätere Version auf Calitplatte. Es gab dazu einen Schaltungsvorschlag: aperiodische Vorstufe und abgestimmtes Zweikreis-Bandfilter zwischen Vorstufe und rückgekoppeltem Audion.  Maße gelten für einen Bandfilter.

  Als Radiobausatz mit Bauanleitung für verschiedene Röhren und Netzteile angeboten, möglicherweise auch mit Wellenschalter und Drehkondenstor. Eine Stückliste weist eine Vielzahl von Widerstands- und Kondensatorwerten aus, je nach verwendeten Röhren.

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Jens Dehne. See "Data change" for further contributors.
